关于直流电子负载的定义及选择应用分析说明

发布时间: 2021-08-31   浏览次数:   作者:迈昂科技

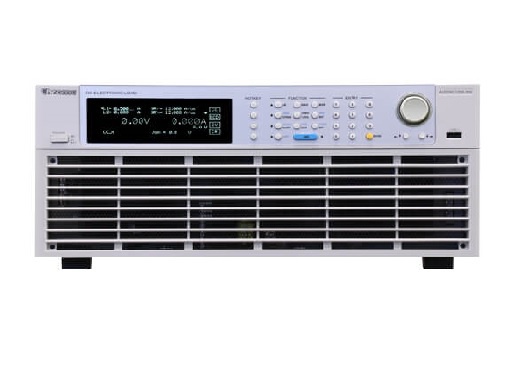

1.电子负载的特点和应用领域

中小企业和研究机构经常运用可变电阻器来模拟负载并进行简单的实验,针对于不同的负载电流,运用不同的可变电阻器,这很不方便,而且,当测试电压改变时,刚开始被调节的负载电流的值必须被改变而且需要被重新调节,工作效率低,基本上不可能完成对电源,适配器和电池的真实测试。


电子负载不但可以模拟真实环境(用电量)中的负载,而且可以准确检测负载电压并准确调节负载电流。与此同时,它可以模拟负载的短路。模拟的负载是电阻性和电容性的。电容性负载电流的上升时间为Wait,电子负载已成为设计开发,生产线设备和检查中的强有力工具。


2.电子负载的基本工作原理

具体来说,电子负载是电子设备实现的“负载”功能,其输出端口符合欧姆定律。实际来讲,电子负载是一种通过控制内部功率器件MOSFET或晶体管的导通来允许功率管耗散功率并消耗电能的器件。


电子负载通常情况下具有恒定电流,恒定电压,恒定电阻,恒定功率,短路和动态负载的多种模式,而且可以模拟各种不同的负载条件,例如恒定电流,恒定电压,恒定电阻,恒定功率和动态负载。


3.电子负载功能及应用实例
较为常用的电子负载包括IT85系列和M97系列直流电子负载,这些使用16位高精度ADC电路来确保测试的速度和高精度。与此同时,它运用先进的32位高速数字信号处理技术(DSP)来提高电子负载的智能水平和数据处理能力,电子负载出现功能的简要详细介绍如下:

测试模式:具有恒流,恒压,恒阻,恒功率,动态负载,短路测试等工作模式;测量精度高,电压,电流,功率均以5位显示。


强有力的负载能力,输入1V即可达到最大负载电流。
具有50个测试存储组和20组顺序测试功能。

它具有智能识别电压,电流和功率上限和下限的功能,并具有超限报警功能(GO/NG功能,GO-pass,NG-fail)。


它具有二十四小时计时器,可实现时间测量和控制。

负载内部存储有5种标准的特殊动态负载波形数据(正弦波,三角波,方波,前缘锯齿波,后缘锯齿波)供使用者调用,并具有可编程的任意动态负载波形下载功能。


远程电压检测V感测BNC输入接口可用于精确的电压检测,以消除大电流时引线电压下降引起的电压测量误差。


隔离的电流监控I监控器BNC输出接口可以连接到示波器以检测电流波形。

完善的保护功能,其中包括过压,过流,过功率,过热和反极性输入保护;在保护过程中,负载会自动卸载,并发出警报声并显示警报原因,从而保护负载和使用者产品
借助于RS-232,GPIB,TRIG(触发),REMOTE(远程控制)和其他通信接口,能够方便地进行远程控制。


能够通过连接器并行使用多个负载,并具备有同步负载特性。
内置语音提示功能,使用者能够打开/关闭语音提示功能。
风扇速度会根据负载功率自动调整,以降低负载噪声和功耗。


4.电子负载的具体应用领域实例
(1)家用电器制造商:家用电器产品的第一个版本将由电源模块供电。测试和老化这些模块需要电子负载。


(2)LCD等计算机组件的制造商:能够使用电子负载测试和老化其内部电源模块。


(3)开关电源制造商:通常,电子负载能够实现对电源稳定性,负载稳定性,输出电压调节和直流电源瞬态特性等参数的测试。针对于多输出电源,能够使用测试附带的组合。


(4)适配器/充电器制造商:
测试电池适配器的输出电压和电流的调节能力很重要,它将保证 设备正确供电并且设备电池已充电。CC和CR工作模式可用于常规性能测试,OCP,SHORT和其他功能测试产品可用于保护措施测试。充电器的调节时间和充电时间能够通过拉负载时间来测试。


(5)其他:总体来说,将使用哪种电子负载来测试哪种产品,比如,根据产品的输出通道数,最高电压,最大电流,最大功率,什么?要测试的一种参数,只需选择适合您产品测试要求的电子负载即可。
