负载是消耗电能的装置,其可以将电能转换成机械能、热能、光能、所需的风能或电能.常用负载如:白炽灯、变压器、电炉、电机、冰箱、空调。

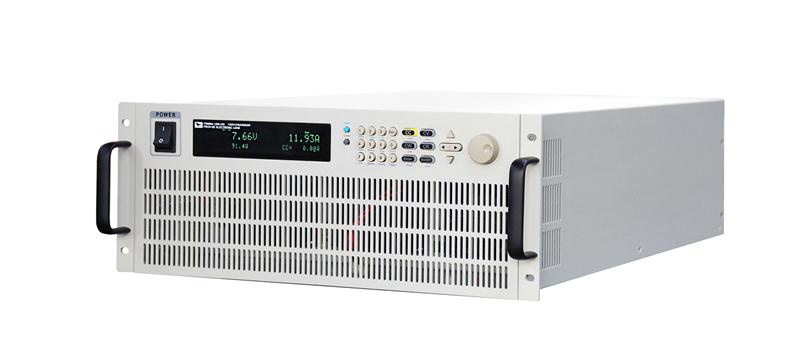

直流电子负载并不完全等同于正常负载,直流电子负载具有测试功能,它是用于模拟仿真其他电气设备的电气环境的硬件,模拟仿真状态参数可以任意改变,以测试各种常见状态和限制的电气设备,以下的表现,直流电子负载属于仪表类别,也称为直流电子负载表。
它由一个电阻器、电感器、电容器、晶体管、集成电路组成.由于模拟仿真电源环境,它不是固定的,基本上所有负载都是程控负载(也称为可编程直流电子负载),由于DC=电压×电流下的功率,AC环境下的功率算法比较复杂,因此应用和市场大多是直接过程控制直流电子负载!直流电子负载的应用领域?有用的电力需要使用直流电子负载,从手表中的锂电池到电源组、由于功率的不同,大功率直流电子负载基本上适用于大功率电力环境,如:动力电池、电动车、充电桩、通讯电源、电力系统等。
可根据不同的接入电流,分为直流电子负载和交流电子负载,一般有恒流、恒压、固定电阻、恒功率、短路和动态负载多种模式,高品质的直流电子负载具有完善的保护功能,保护功能分为内部(直流电子负载)保护功能和外部(测试设备)保护功能。
内部保护:过压保护、过流保护、过功率保护、电压反向和过温保护,外部保护:流保护、过功率保护、负载电压和低压保护。
直流电子负载多方面用于电池、电源、传感器、充电器....实验、放电、老化、电参数性能测试。
1、直流电子负载DC电子负载是能够吸收DC电力并消耗吸收的DC能量消耗、以便于存储或反馈到电网的电子电路装置,可以调节或设置器件吸收的电流,端口输入特性符合欧姆定律,电子负载大量应用,它主要通过模拟物理负载和负载波形来测试电源的规格,并测试充电器、电池的寿命特性和电力电子元件的参数特性。
2、交流电子负载
交流电子负载是一种可以模拟实际负载某些特性的电子设备,它不仅可以模拟不同值的电阻器、电感器、电容器及其组合,还可以模拟非线性负载的某些特性,电子负载控制输入电流达到模拟各种负载的目的,它具有调整方便、通用性强,精度高,稳定性好等优点。
二、选择电子负载是需要注重的几个点:
1.电压,电流和功率选择;精度和分辨率选择,根据测试来源(电源、电池、充电桩..)选择电子负载电压、电流、电源、的精度和分辨率。
2.基本功能
市面上有三到六种电子负载编程模式,大多数电子负载具有以下四种基本编程模式:恒定电流、恒定电压、恒定电阻和恒定功率;根据待测源,选择具有相应功能模块的电子载入。
3.动态载入
变化斜率:当电子负载变化时,变化率从变化量的10%变化到90%,单位A/mS变为CC状态A/uS。
响应时间:电子负载可以更改的最短时间,以美国为单位。
电子负载的动态(瞬态)频率:动态频率(仅包含一个上升沿或一个下降沿,或每单位时间的变化次数),瞬态频率(一个周期包括上升沿+下降沿)。
4.编码序列功能模块
编码序列函数是指按时间顺序,将许多稳态设置组合成测量过程,它可以完成产品的整个质量参数的测量,此功能模块大大简化了繁琐的设置并减少了测试工作量,通过存储设置和调用功能模块,它大大简化了操作。
5.模拟负载(外部编程输入)
此功能模块是一个功能集,用于实现更复杂的电子负载变化,动态负载是模拟梯形波变化的负载函数,该函数极大地扩展了电子负载的执行方式,信号发生器可以产生电压低于10V的波形信号,并可以模拟电子负载。
6.保护和其他功能模块选择。
-
