三相电源交流负载比较常见的两种连接方法

发布时间： 2021-09-07 　浏览次数: 　作者：迈昂科技

连接三相电源交流负载有两种具体方法：星形连接和三角形连接。
1、电路名称

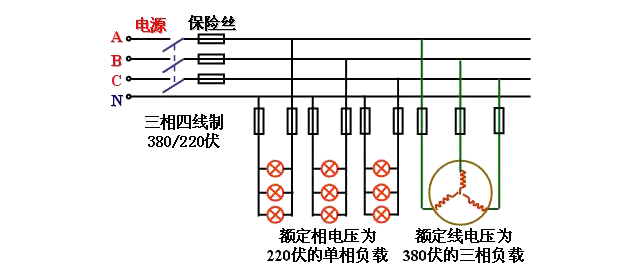

单相负载仅需要单相电源进行供电。照明负载、生活家电电器
三相电源交流负载同时需要三相电源。将三相电源电动机、三相变压器、单相负载连接到三相电源负载。
对称三相电源交流负载ZA=ZB=ZC示例：三相电源电动机。

三相电源不对称负载ZA，ZB，ZC不相等示例：由单相负载组成的三相电源负载。

2、三相电源负载连接基本原理
(1)从电源提供的电压=负载的额定电压。

(2)单相负载应尽可能均匀地分配给三相电源。

3、负载新型连接的三相电路

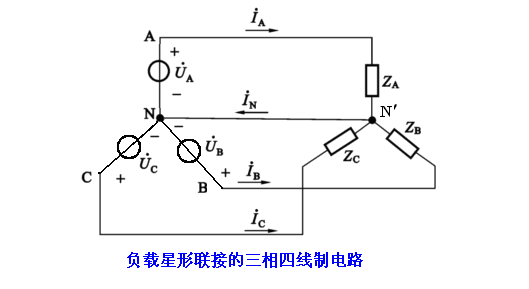

1、三相四线供电电路

三相电源负载的一端相互连接，并连接到电源的中点。负载的另一端连接到相应电源的火线。用以非对称三相电源负载。

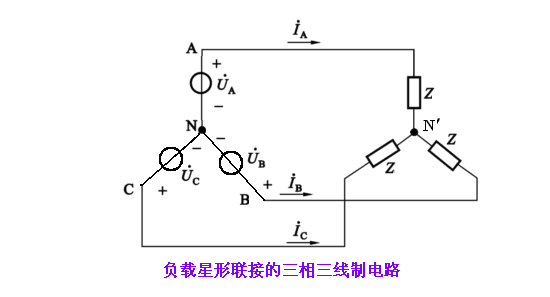

2、三相电源三线供电电路

三相电源负载的一端互相连接，而负载的另一端则连接到电源的相应火线。用以对称的三相电源负载。

(1)电路名称
相电流：流经负载的电流。
线电流：流过火线的电流。

中性线电流：流过中性线的电流。

(2)电压与电流的关系
用以三相四线电路
电压的关系：负载电压=电源相电压。
电流的关系：线电流=相电流。
