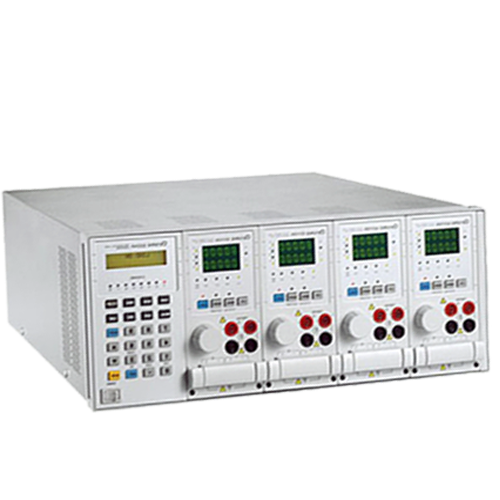

电子负载的使用手册说明

发布时间： 2021-10-15 　浏览次数: 　作者：迈昂科技

1、将仪器设备放置于合适位置，接入220V电源。

2、按下仪器设备正面左下角电源按钮，启动仪器设备，预热2分钟。

3、可根据测量需求设置功能、参数和工作模式（定电流操作：I-SET键，通过数字键或旋扭输入一个电流值，按ENTER键确认;定功率操作：P-SET，通过数字键或旋钮输入一个功率值，按ENTER键确认;定电阻操作：按R-SET，通过数字键或旋钮输入一个电阻值，按ENTER键确认;定电压操作：按V-SET，通过数字键或旋钮输入一个电压值，按ENTER键确认）。

4、完成设置后，启动负载，ON/OFF按钮选择ON。
5、电池放电测试：按ON/OFF键，使负载的输入状态关闭，连接好待测电池，按I-SET键设定电池的放电电流，按ENTER键确认，按Shift+battery，设置关断电压，ENTER放电，按上下键观察电池的电压，电流，功率，放电容量，再按Shift+battery退出电池测试。

6、使用完成后关闭电源，将仪器设备回归原位。

电子负载的注意事项:
1、注意仪器设备散热孔不能被遮挡，严禁在散热孔后侧堆放易燃物。
2、连接待测电源时注意极性不能接反。
3、仪器设备每使用两个小时要进行自检，自检不通过时要追溯到前批次检测合格产品。
4、使用前检查负载电压设置是否和供电电压相匹配。
