电池是一种储能介质，应用领域极其广泛，所有便携式电子设备均需配备电池。从我们在日常生活中离不开的手机、穿戴设备到航空航天以及火爆的新能源汽车都离不开电池。按照其设备的用途配备不同容量的电池。那工程师们是是怎样评估电池质量的呢。

     电池的参数值很多，如电池的标称电压、电池容量、大输出功率、大电流等等，而绝大多数消费者关心的也许是电池容量。电池容量是指在一定条件下（放电率、温度、终止电压等）电池放出的电量，通常以安培•小时为单位（简称A•H）表示。

电子负载的原理是控制内部功率MOSFET或晶体管的导通量（量占空比大小），依靠功率管的耗散功率消耗电能的设备。它能够准确检测出负载电压，精确调整负载电流。因此电子负载是测试电池的良好工具。现在我们使用迈昂科技的一款SDL1030X进行电池测试，来展示是怎样进行电池测试。SDL1030X是一款分辨率0.1mV/0.1mA，基本电压电流精度可达0.05%，功率可达300W的电子负载。此次测试的电池为电压7.4V、容量为5000mAh的锂电池。

B、使用的线缆必须满足大电流且接口牢固，连接紧密。

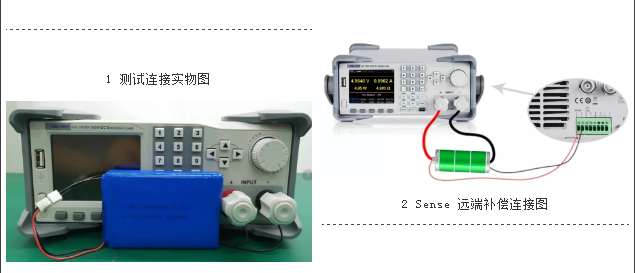

C、当大电流（比如大于5A）且线缆又比较长时，必须要考虑线损。因为导线存在阻抗，在大电流下，会产生压降从而导致负载测量的电压偏低。为了消除这种误差，必须要使用电子负载的远端补偿功能（Sense功能）来消除电压误差，如下图2所示，远端补偿功能的原理是Sense端子直接检测被测设备的输出端，当线损电压不可忽略时，自动补偿线损压降，保证被测设备输出电压与负载所获得的输入电压一致）。此次测试的电池额定电流为2A且测试线缆只有20cm，故无需使用远端补偿功能。

1.2设置停止条件

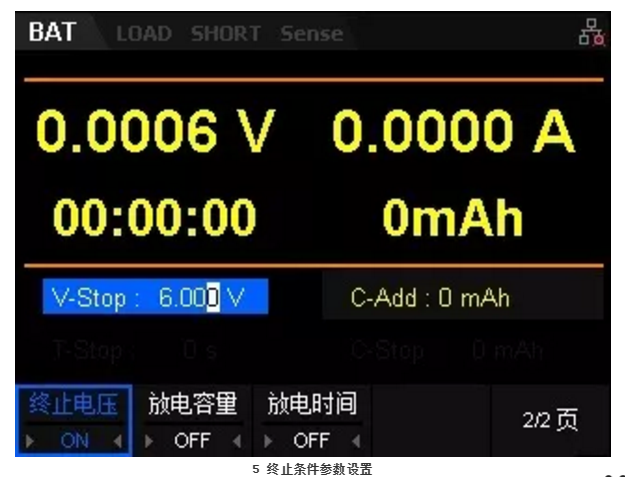

在使用电池测试模式测试电池时，可以选择CC、CP、CR模式对电池进行放电测试。当选定放电模式时，另外需要设置电池放电的停止条件。停止条件有：终止电压、放电容量和放电时间。当三者中任意一种条件满足时，电池放电测试停止，负载自动停止拉载。使用者也可以选择其中之一或者两种条件作为终止判定条件，其它不需要的条件设置为“OFF”。

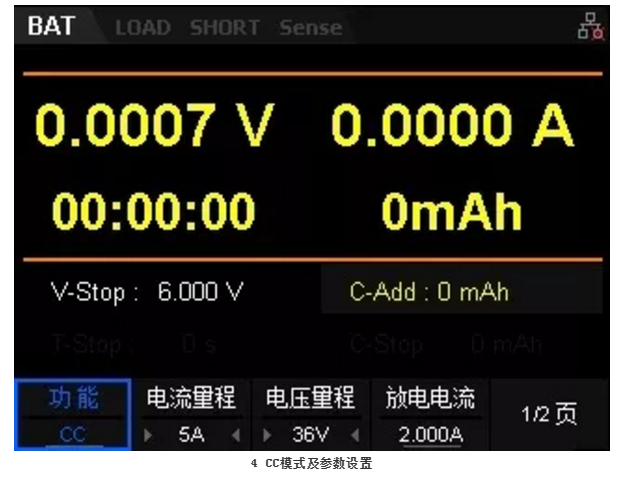

此次测试选定为CC模式下的“电压”为终止测试条件。下列为设置步骤：

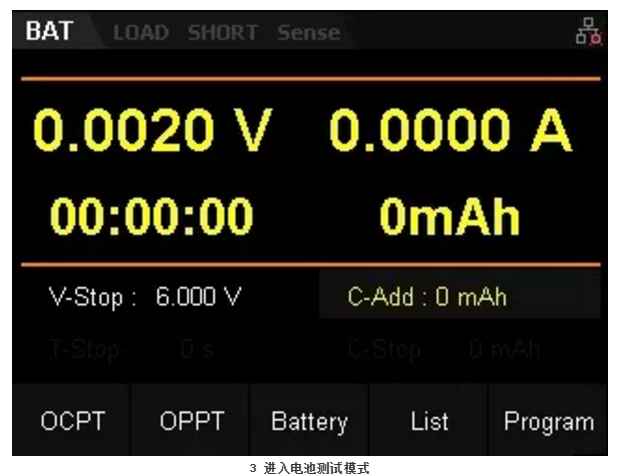

A、进入电池测试模式。按“Shift”+“CV”，并选择“Battery”测试。图3所示

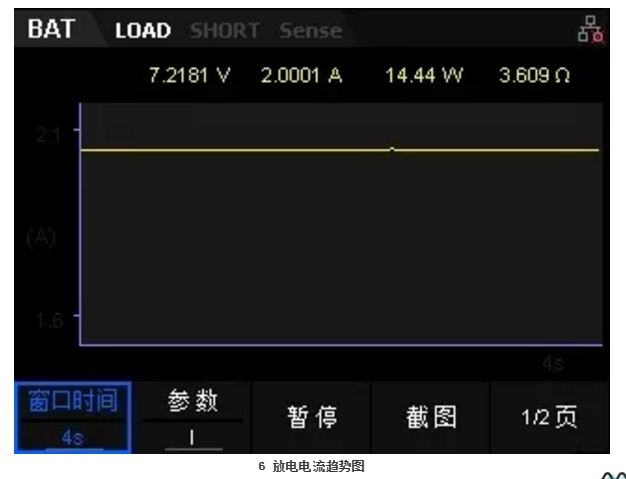

1.3.2趋势图显示在测试过程中，我们可以按下前面板的Display按键，进入趋势图界面，查看被测信号的趋势，如图6所示。电子负载显示的是实测电流随时间的变化趋势。再次按下Display，则退出波形显示界面，并返回电池测试功能的主界面。

1.4测试结束

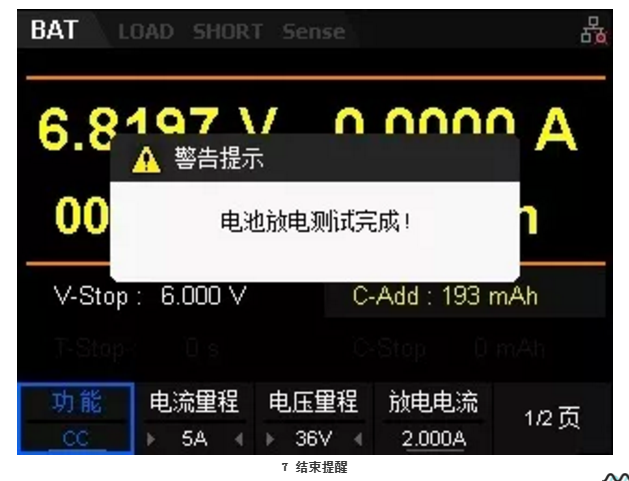

在SDL1030X持续的消耗电能过程中，电池的电压将会缓慢下降，当电压降至设置的6V电压后，电子负载将停止拉载并结束测试，弹出“电池放电测试完成！”的提示框。如图7所示。

2.测试结果

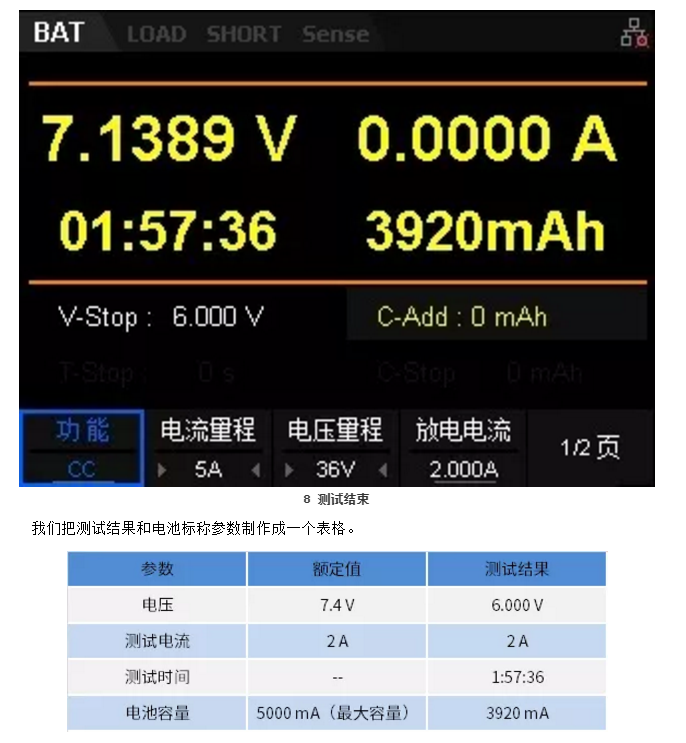

从表格上看，此次测试的电池在2A电流下持续放电，电压下降到6V时，耗时1小时57分36秒。容量为3920mA。经计算此块电池容量为大容量的78.4%下图8为测试结束后的截图。从图中可以看到，在负载拉载后电池空载，电压反而又升级到了7.1389V，但此时的电池已经没有负载能力。

主要是因为电池在使用过程中，容量会逐渐衰减而此块电池使用时间已经超过1年半，从结果看还不错。
