- 名称：Chroma 61500系列进阶可编程交流电源
- 型号：61500系列
- 品牌：Chroma
- 描述：Chroma 61500系列交流电源，建立了一个高水平交流电源供应器的新标准。进阶功能像是具有编程瞬间电压变化，...
型号规格
| 系列机种 | 61501/ 61502/ 61503/ 61504/ 61505 | 61507/ 61508/ 61509 | 61511/ 61512 |
|---|---|---|---|
| 功率规格 | 500VA/ 1kVA/ 1.5kVA/ 2kVA/ 4kVA | 3kVA/ 4.5kVA/ 6kVA | 12kVA/ 18kVA |
| 输出模式 | 单相 | 单相 或 三相 | 单相 或 三相 |
| 电压规格 | 0~150V/ 0~300V/ Auto | 0~175V/ 0~350V/ Auto | 0~150V/ 0~300V/ Auto |
| 频率 | DC. 15Hz~1kHz | DC. 15Hz~2kHz (5kHz 选购配件) | DC. 15Hz~1.5kHz |
| 并联能力 | 无 | 5台 (最大30kVA) | 5台 (最大90kVA) |
产品简介
全球市场目前对输入交流电的测试要求是要能模拟更大范围的电源变动，即需要更先进且高效能的交流电源供应器。 Chroma 61500系列可编程交流电源供应器为满足市场需求的解决方案，可提供模拟各种正常或异常的交流电输入情况，并对测试中的产品做重要参数的量测。这些功能特点让61500系列产品适合于商用、电力电子、航空电子、军事等领域，研发及品保单位的规格验证到实验室测试，以及工厂生产线等测试应用。
Chroma 61500系列产品透过PWM高频开关切换技术，所有型号机种都可输出非常纯净的正弦波，可在50Hz/60Hz满载输出下低于0.3%总谐波失真率；此外还能提供精密的测量功能，例如RMS电压、RMS电流、实功率、功率因素、电流波峰因素等；而透过先进的DSP技术实现LIST、PULSE和STEP编辑功能，可轻易地模拟交流电源扰动(PLD)之测试；61500系列亦可让使用者组合不同的谐波分量来合成各种谐波和失真波形，藉由此先进功能，使用者可以在基本波之外，编程另一电压做频率变化扫描，以找出待测物的谐振点并提供更深入的分析结果。
在模拟实际波形部分，Chroma 61500系列提供外部讯号输入功能，用来放大任意信号发生器所产生之类比讯号，因此使用者可透过此功能来复制在该场所中观察到的任意特殊波形；此外简易的人机介面可让使用者透过LCD显示器及操作介面快速地了解各型号交流电源之各项功能。或是透过介面如GPIB(IEEE488.2)、RS-232、USB及Ethernet来进行远端控制。
多功能量测
Chroma 61500系列可编程交流电源供应器内建16bit的类比/数位转换器的量测线路，搭配快速运算的韧体，可提供量测各种参数，包括真实的RMS电压、RMS电流、实功率、功率因素、VA (视在功率)、峰值电流、波峰因素等；而透过先进的DSP技术，Chroma 61500系列产品能测量输出的总谐波失真(THD)及多阶电流谐波成份数值，并可透过屏幕以Waveform Viewer功能直接显示输出电压及电流波形。
输入电源干扰模拟

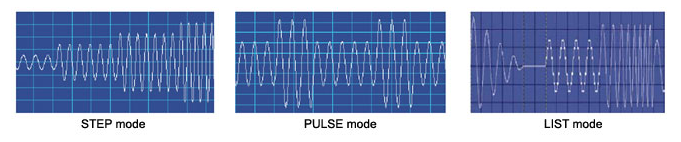

除了能提供稳定的输出电压和频率，Chroma 61500系列产品还提供了强大的功能来模拟各种输入电源干扰情况。其中STEP和PULSE模式提供简单且方便的方法，来执行单步或连续的电压变动，可由一个内部或外部的事件来触发动作。此功能常用来模拟电源干扰，例如:周期瞬降、瞬间高压、电压渐降等。 LIST模式更扩大波形编辑功能以符合更复杂的测试电压波形，LIST模式主要以100个序列可分别设定开始与结束的状态组成，编辑波形成份可包含AC和DC，这样几乎可组成所有想要的信号波形。运用这些波形模式，Chroma 61500系列产品能模拟各种的电压瞬降，中断和变异的波形，同时做为符合IEC 61000-4-11(认证前测试)和IEC61000-4-13、IEC 61000-4- 14、IEC 61000-4-28的法规测试。

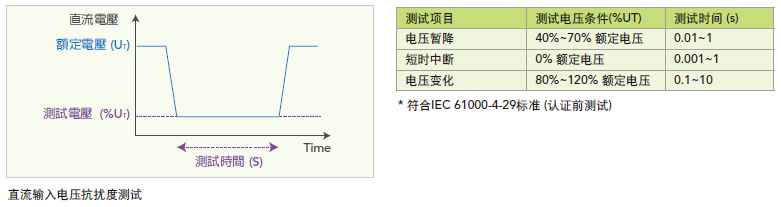

此外Chroma 61500系列产品能够模拟IEC 61000-4-29* Electromagnetic compatibility (EMC)-Part 4-29: Testing and measurement techniques- Voltage dips, short interruptions and voltage variations on dc input power port immunity tests法规对于直流电压暂降、短暂中断和电压变化测试条件(％UT) 如下表。
电压和频率的变动设定
Chroma 61500系列可编程交流电源供应器可以让使用者设定电压或频率的输出变动率，当输出的电压或频率改变时，就会依照设定的变动率逐渐达到最终值。这可以帮助使用者验证产品的操作范围，例如可设定频率由47Hz逐渐增加到63Hz，或电压由90V逐渐增加到264V，取代只验证输入90V、115V、230V及264V几个电压点的方式。另外对待测物开机时，用电压由0V逐渐上升的方式来减少输入的浪涌电流，可应用在马达的启动，或多个产品同时开机测试。
输入电源的波形失真模拟
传统的交流电压源只能提供正弦信号波形供测试，但是现在越来越多要求模拟输入电压异常状况下的失真波形。 Chroma 61500系列产品提供WAVEFORM SELECTION功能允许使用者设定三角波、钳制正弦波及内定的30组失真波形，也可藉由电脑存入自行定义的30组使用者自订波形。

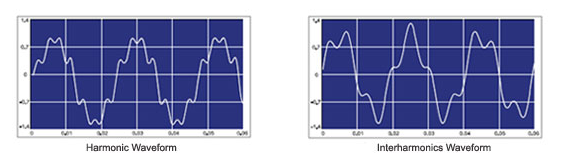

此外，Chroma 61500系列产品具备SYNTHESIS(合成)功能，允许使用者以50Hz或60Hz的基本频率来设定多阶的谐波成份，形成周期性的失真波形；另外61500系列产品亦提供INTERHAR(间谐波)功能，用于基频之外设定另一个非谐波的变动频率成份，从0.01Hz扫描到2400Hz，可帮助发现待测物输入端的谐振点或抗干扰的脆弱点。藉由以上特性，61500系列产品可输出周期性谐波和非周期性间谐波的失真波形，以完成IEC 61000-4-13符合免疫性测试。

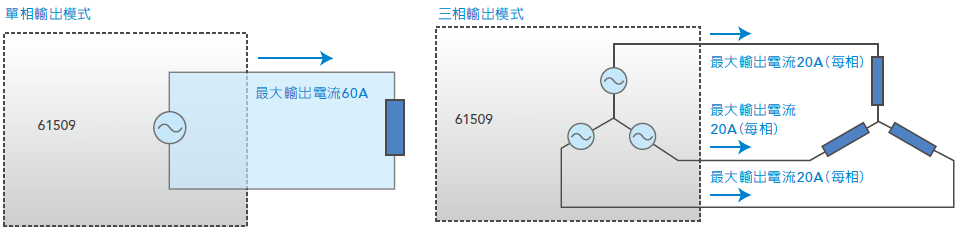

单相/三相电压输出模式
Chroma 61507/61508/61509及61511/61512机种提供选择单相或三相输出功能，使用者可以经由前面板或远端控制选择单相或三相输出模式。即使设置在单相输出模式，仍然可以提供全功率输出的能力，不需担心输出功率规格会有递减的情形。

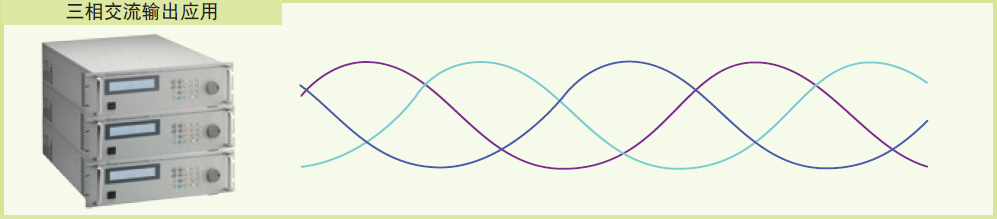

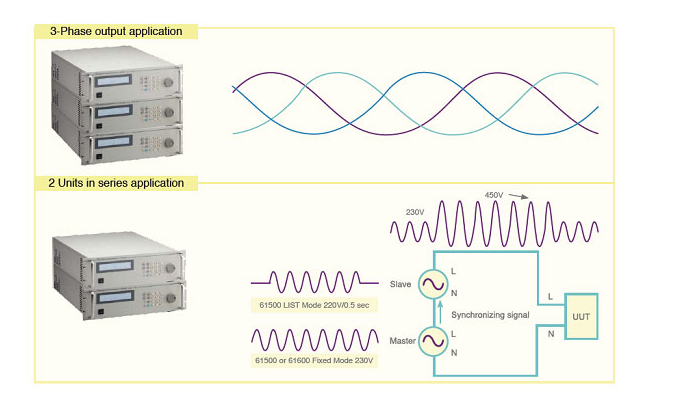

Model 61501/61502/61503/61504/61505机种则可以使用三台单机，在三相模式的同步机制下串联成三相电输出使用。

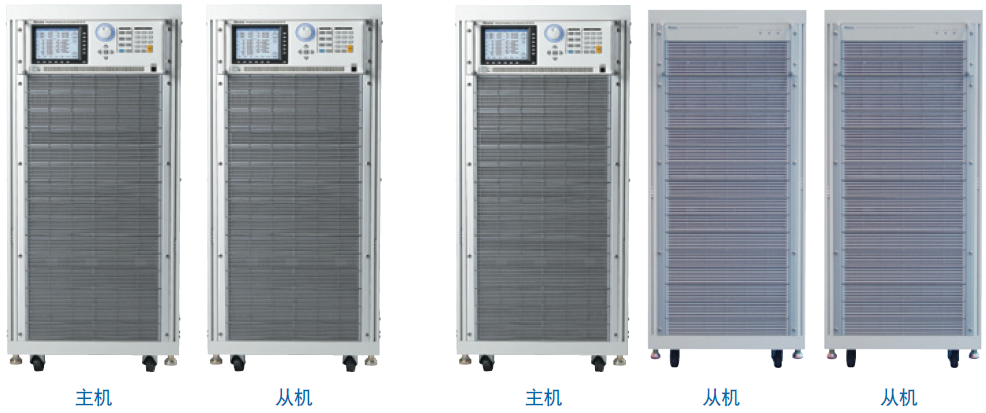

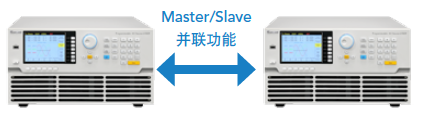

MASTER/SLAVE并联输出模式
|
Chroma 61500系列可编程交流电源供应器可经由(Master/Slave)并联输出模式以达成使用者对于高功率的需求。其中61501/61502/61503/61504/61505机种无提供并联功能；61507/61508/61509机种以同功率系列机种(即61507/61508/61509/61607/61608/61609)互相搭配且最多可并联台数为2台；为满足更大的功率需求，61509及61609等6kVA机种可进一步达到3至5台单机(Master/Slave)并联，且两款机种可混合搭配，实现18kVA、24kVA、30kVA等大功率输出功能。 (3kVA、4.5kVA机种不支援3台以上并联功能) |
61511/61512机种以同系列机种(即61511/61512/61611/61612)和18kVA并联专用机(A615103)互相搭配，最多可并联台数为5台。例如：连接2台61511 12kVA交流供应器在并联模式以达成24KVA的输出功率；连接1台61512 18kVA交流供应器及2台A615103 18kVA并联专用机在并联模式以达成54KVA的输出功率。

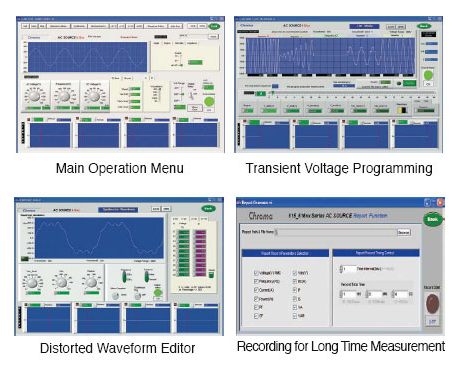

电脑图形化操作介面

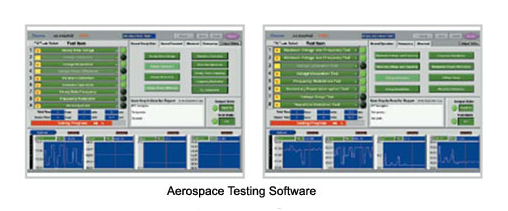

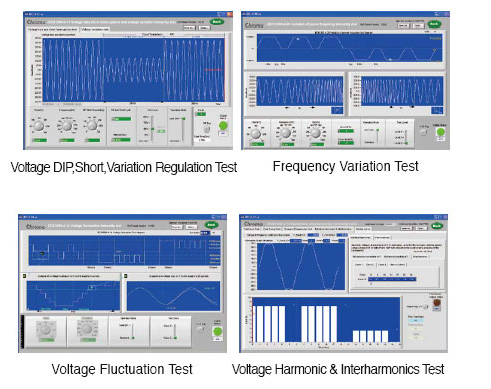

Chroma 61500系列Softpanel是一套专为控制交流电源供应器所设计的电脑图形化操作介面，其多功能的图型化面板及简易的操作方式提供使用者一个多功能及容易操作交流电源供应器的环境。同时可经由预设的IEC抗扰度法规设定进行相关法规测试 (IEC 61000-4-11, IEC 61000-4-13, IEC 61000-4-14, IEC 61000-4-28) 。
5kHz高频输出功能 (选购配件)

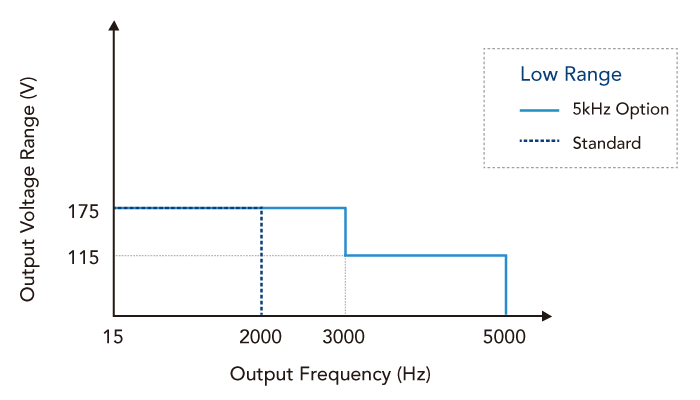

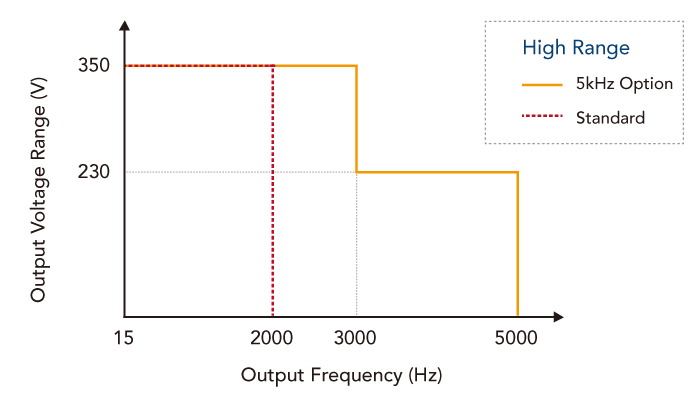

Chroma 61509/61508/61507机种可藉由选购配件提供5kHz高频率输出功能。而搭载此选购配件后，交流源机台会有不同的High / Low档位输出电压范围，其细节如下图所示。
|
|
