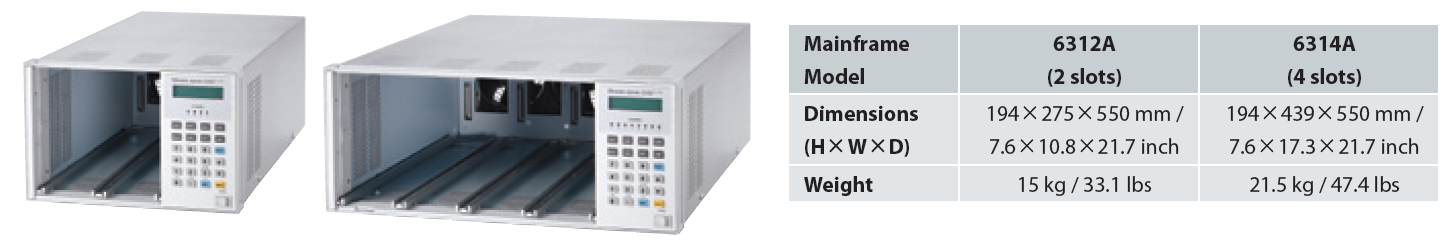

- 名称：Chroma 6312A双负载机框-负载模块
- 型号：6312A
- 品牌：Chroma
- 描述：Chroma 6312A致茂双负载机框： LED的操作点阻抗及高频阻抗，让拉载电流及高频连波与更趋近于真实LED。对于P...
服务热线：0755-86185757
产品概述
主要特点
选型指南
资料下载
Chroma 6312A致茂双负载机框的产品描述：

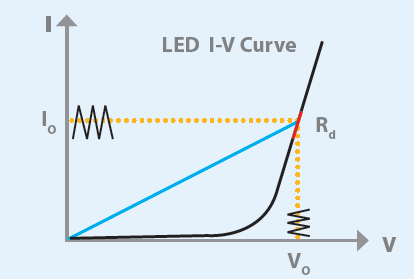

致茂6310A series电子负载中的63110A*新创了一个新的操作模式—LED模式，来模拟LED,使用者仅需透过设定LED driver的输出电压、电流，即可模拟LED的拉载特性，还可设定LED的操作点阻抗及高频阻抗，让拉载电流及高频连波与更趋近于真实LED，对于PWM调光(Dimming)测试，63110A的设计中，亦增加了频宽，让使用者亦可透过电子负载完成动态调光测试。

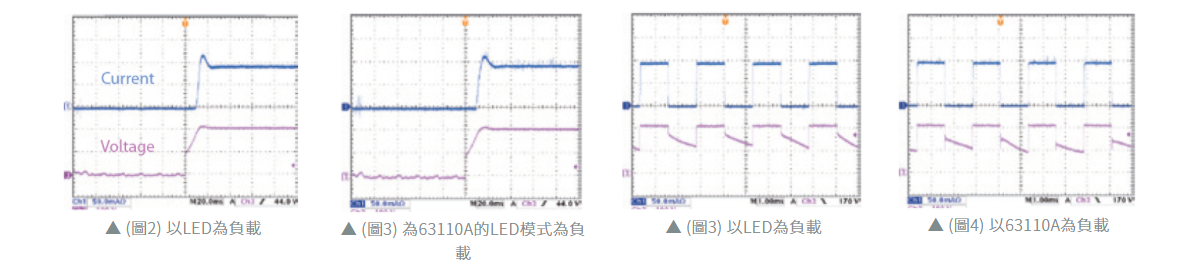

图2是以LED为负载所拉载的电流波形(蓝色)；
图3为63110ALED 模式的拉载电流波形(蓝色) ；
由图2与图3可观察到两者于LED driver于开机时的拉载电压电流波形非常相似。图4为测LED为负载在调光(Dimming)时的电流波形。图5为63110A为负载在调光(Dimming)时的电流波形。
LED driver的输出涟波电流可以透过调整63110A内部电阻 (Rr) 来模拟。
传统电子负载无法模拟LED driver的输出涟波电流，
如图6所示。图7为LED当负载时的涟波电流。
图8为63110A当负载时的涟波电流。

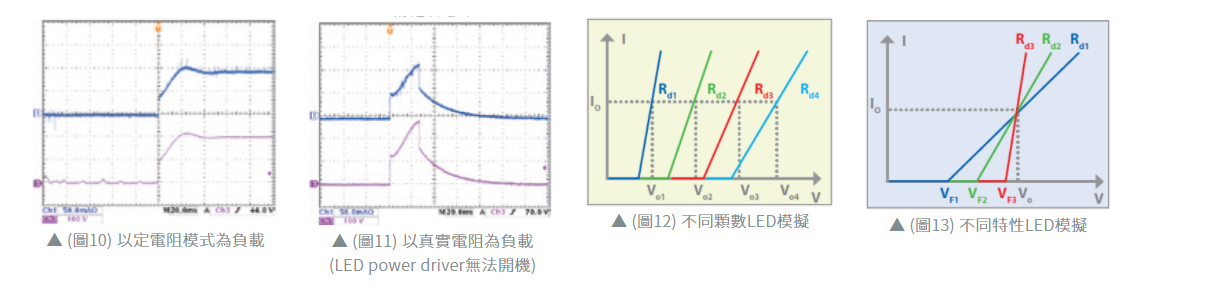

图10为定电阻模式模拟真实电阻的拉载电流波形(蓝色)；
图9与图10的电流与LED为负载的电流波形有相当大差异，且电流及电压都有过冲的情况发生，易导致LED driver在开机时发生过电压或过电流保护。
如图11所示。因此不管是真实电阻或是电子负载的定电阻模式，都比较无法模拟真实的情况。
