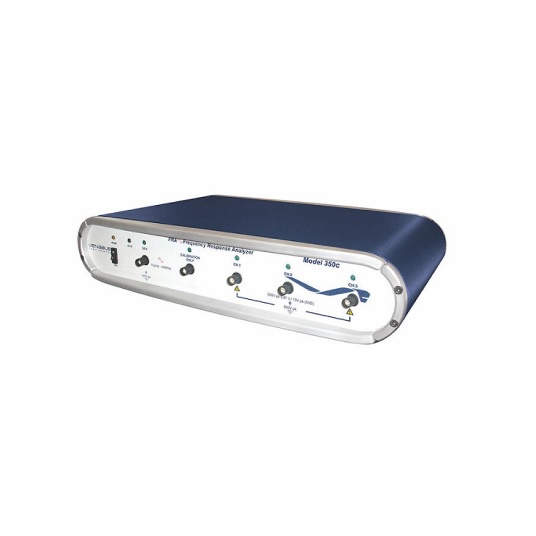

- 名称：Venable 350C系列3通道频率响应分析仪
- 型号：350C系列
- 品牌：Venable
- 描述：Venable350C系列频率响应分析仪结合了新的模拟和数字技术，以及先进的数字信号处理技术，以提供多样化测试与...
服务热线：0755-86185757
Venable350C系列频率响应分析仪结合了新的模拟和数字技术，以及先进的数字信号处理技术，以提供多样化测试与分析功能。这一综合性硬件与软件系统可执行非常精密的测试功能，具有10μHz至40MHz的频宽和3个输入通道，通道之间隔离峰值电压不超过600V。
Venable350C系列频率响应分析仪，再加上Venable基于K系数的自有软件（现在被称为Stability Analysis™，是用于电源设计的完整、精确和易于使用的系统。我们类似Spice™的建模程序和3种电路拓扑技术为设计工程师提供了一站式解决方案，消除了试验和误差，提高了生产率。结果和图表可以为jpeg或.ven格式轻松导出，用于演示图表或离线数据处理。此外也可通过我们的阅读器查看.ven文件，阅读器可免费下载。
Venable通过行业标准IEEE-488接口运行，可导入/导出至MATLAB™和Excel™，并以.jpeg文件格式保存伯德/阻抗图。导出的图片可用于图形演示软件或保存为.ven文件，进行离线数据处理。
Venable仪器包含了新的CPLD技术，用以释放专用处理器的功率，从而执行所有数据采集和分析功能。一个单独的处理器处理所有通信功能。不错性能来源于使用CPLD内部存储器，实现处理器和模拟硬件之间的异步缓冲。
除了测试系统的频率响应外，频率响应分析仪6300的控制软件还包括了控制线路辅助设计和频域运算功能。针对电源供应器的控制补偿，提供了常用的三种线路，使用者可依照其电源供应器的控制方式，选择适合的线路种类。
先量测系统原来的频率响应后，设定预计的设计目标：相位边限(PhaseMargin)及交越频率(CrossFrequency)等，软件即可自动运算出控制线路中最适合的电阻及电容值。使用者再加以实际验证即可。这个功能更可帮设计者节省大量时间，还能达到优化的设计结果。
Venable350C系列频率响应分析仪对所有三个输入通道执行同步分析，可靠地收集所有数据。它是真正的多功能仪器，通过一个坚固的便携式工具箱（仅重12磅），帮助您实现各种应用。
主要技术指标：
|
信号源
|
|
频率范围：
|
正弦波10μHz至5MHz（350C05）
|
|
正弦波10μHz至20MHz（350C20）
|
|
正弦波10μHz至40MHz（350C40）
|
|
矩形波10uHz至1MHz（矩形波）
|
|
AC振幅
|
1mV至10V
|
|
直流偏压
|
±10V，10mV步进
|
|
模式:
|
单频，正弦扫描和线性扫描
|
|
对数扫描
|
0.1–2000步，十进制步进，10uHz–40MHz每步
|
|
输出振幅补偿：
|
动态调整输出，通过Venable软件控制，保持对电路的恒定电平输入
|
|
输出阻抗：
|
可切换50欧姆/2欧姆
|
|
输出配置：
|
单端浮地
|
|
机箱接地隔离：
|
600V
|
|
分析
|
|
测量频率范围：
|
10μHz至5MHz (350C05)
10μHz至20MHz (350C20)
10μHz至40MHz (350C40)
|
|
输入方式：
|
单端浮地输入
|
|
可选输入阻抗：
|
50欧姆或1兆欧（默认）
|
|
测量精度：
|
± 0.03dB + 0.1dB/MHz；
|
|
± 0.4deg + 1deg/MHz
|
|
测量技术：
|
窄带DFT
|
|
延迟时间：
|
0-100秒
|
|
积分时间：
|
20msec至100ksec
|
|
积分周期：
|
1-9999周期
|
|
输入耦合：
|
直流，自动直流偏置消除
|
|
输入范围：
|
10mV至500V峰值，11个量程，具有自动量程功能
|
|
动态范围：
|
120 dB
|
|
CMRR/IMRR：
|
120 dB
|
|
最大输入：
|
±500Vpk
|
|
最大输入耐压值：
|
±600Vpk
|
|
超限警报：
|
LED指示器
|
|
系统
|
|
PC 接口：
|
GPIB接口，USB接口
|
|
应用程序软件：
|
Venable Stability Analysis™ v5/6 for Win7/8/10
|
|
数据分析：
|
增益裕量、相位容限、阻抗；组件：R、L、C、Z
|
典型应用：
-

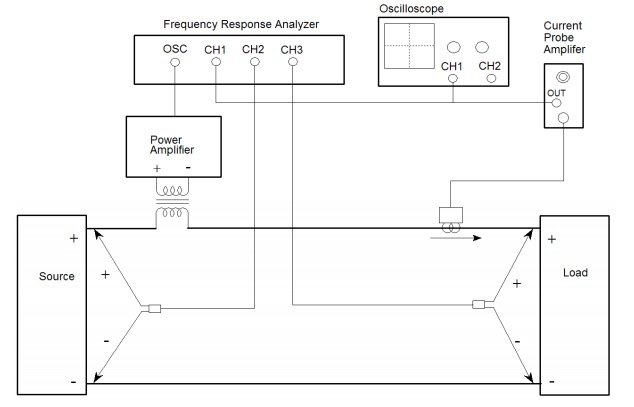

电源环路稳定度测试
-
多通道液压控制系统环路稳定测试
-
多通道电机控制系统稳定度测试
订货信息：
-
350C05 10uHz - 5MHz 频率响应分析仪，三通道
-
350C20 10uHz - 20MHz 频率响应分析仪，三通道
-
350C40 10uHz - 40MHz 频率响应分析仪，三通道
-
470-50 输入输出阻抗套件， 最大电流50A
-
470-100 输入输出阻抗套件， 最大电流100A
-
RLC RLC测量套件（含测试软件及测试夹具）
-
GPBODE 1KHz-10MHz 通用波特盒（可用频率200Hz -40MHz) , 隔离电压600Vrms , 10:1 衰减
-
LFBODE DC-1MHz低频波特盒（可用频率DC-2.2MHz), 隔离电压1.4KVrms, 10:1衰减
-
J2120A 10Hz-10MHz 线路注入器，最大50Vdc输入，最大电流5A （PSRR测试用）
-
J2121A 100Hz-1MHz 高功率线路注入器，最大400Vdc输入，最大电流20A （PSRR测试用）
