Venable 6300系列频率响应分析仪
  • 名称:Venable 6300系列频率响应分析仪
  • 型号:6300系列
  • 品牌:Venable
  • 描述:Venable6300系列频率响应分析仪,频率特性分析仪,电源环路分析仪,增益相位分析仪,环路分析仪结合了模拟和...
服务热线:0755-86185757
产品概述
主要特点
选型指南
资料下载

      Venable6300系列频率响应分析仪频率特性分析仪,电源环路分析仪,增益相位分析仪,环路分析仪结合了模拟和数字技术,以及先进的数字信号处理技术(DSP),以提供多样化测试与分析功能。这一综合性软硬件系统具有非常精密的测试功能,具有10μHz至40MHz的频宽和2个输入端,并受到保护,峰值电压不超过600V。Venable6305可以很好的替换Venable3120(已停产), Venable6320可以替换Venable3215(已停产)。


       高端客户联想,浪潮,H3C,OPPO,紫光展锐,广汽研究院,中科院,电科院,台达,清华大学,西安交通大学,浙江大学,上海交通大学等,外Intel,Samsung,AMD,Cisco,nVidia,Ti ,HP,Ford,Honeywell,Philips等均为Venable用户。

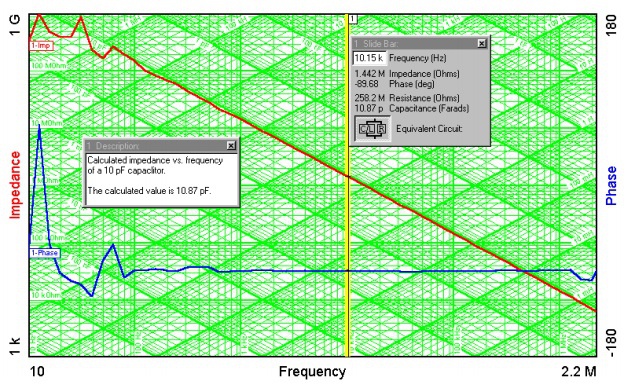

      Venable的基于K系数的软件,现已称为Stability Analysis™ v5.1。该Venable6300仪器是您目前用于测量相位/增益和阻抗的完整、且易用的系统。Venable通过行业标准IEEE-488接口运行,可导入/导出至MATLABTM和Excel™,并以.jpeg文件格式保存波德/阻抗图。导出的图片可用于图片展示软件或保存为.wen格式的文件,进行离线数据处理。


      Venable仪器包含了CPLD技术,用以释放专用处理器的功率,从而执行所有数据采集和分析功能。独立处理器处理所有通信功能。使用CPLD内部存储器,实现处理器与模拟硬件之间的异步缓冲。


Venable 6300对两个输入端执行同步分析,可靠地收集所有数据。它是真正的多功能仪器,通过坚固的便携式工具箱(仅重12磅),帮助您实现各种应用。工程师和科学家们现在可通过价格合理的紧凑系统——Venable 6300,获取用于生产、研发实验室、学术或现场操作的速度和技术。


      除了测试系统的频率响应外,Venable 6300系列频率响应分析仪的控制软件还包括了控制线路辅助设计和频域运算功能。针对电源供应器的控制补偿,提供了常用的三种线路,使用者可依照其电源供应器的控制方式,选择适合的线路种类。

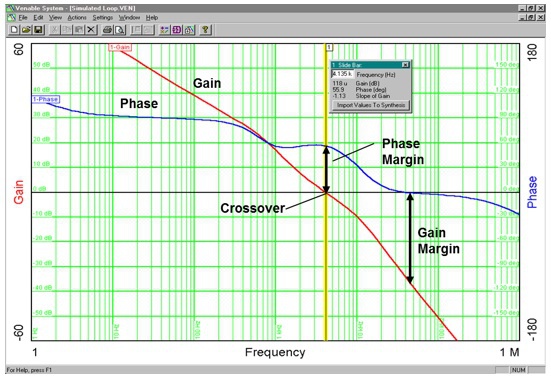

     先量测系统原来的频率响应后,设定预计的设计目标:相位边限(PhaseMargin)及交越频率(CrossFrequency)等,软件即可自动运算出控制线路中适合的电阻及电容值。使用者再加以实际验证即可。这个功能更可帮设计者节省大量时间,还能达到优化的设计结果。


      Venable成为稳定性分析的开拓者已有30多年,将继续为测试和测量客户提供先进的仪器和分析软件。
