- 名称：SDS6000 Pro系列高分辨率数字示波器
- 型号：SDS6000 Pro
- 品牌：鼎阳科技
- 描述：SDS6000 Pro可测量超过50种参数，包括水平类、垂直类、通道间延时类和混合测量类。参数统计功能可显示任意参...
服务热线：0755-86185757

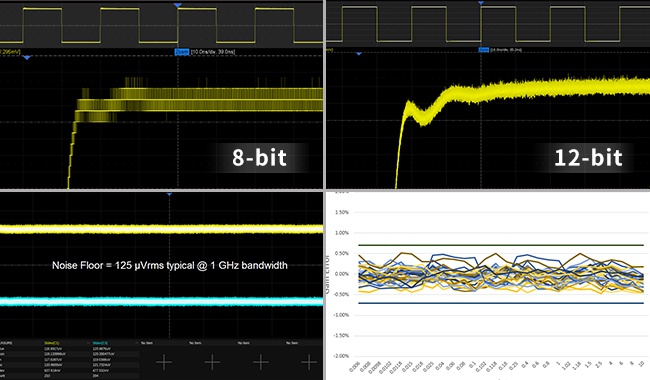

高分辨率示波器，满足更高精度的测试需求
· 12-bit高分辨率ADC采样，更好地呈现波形细节；
· 优秀的本底噪声，在2GHz全带宽下的底噪值仅为153 μVrms，让12-bit ADC充分发挥性能；
· 典型值±0.5%的直流增益精度
优秀的用户界面和用户体验
· 配备12.1 英寸TFT-LCD 大显示屏，分辨率1280*800；
· 电容式触摸屏，专门为示波器操作定义的各种手势，极大地提高了仪器操控效率；
· 内嵌WebServer，可直接通过网页远程访问和操作示波器；
· 支持鼠标和键盘操作；

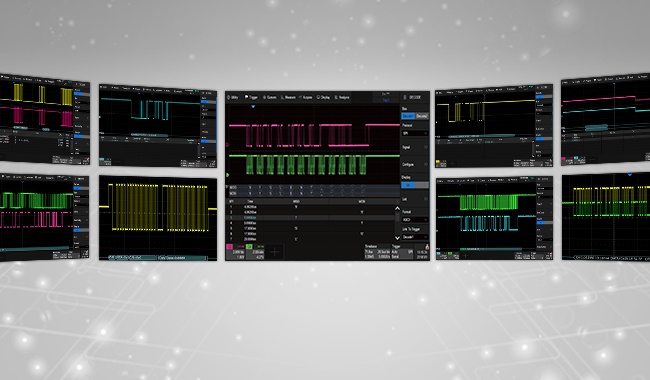

覆盖多种行业的串行协议触发和解码
SDS6000 Pro提供多种串行协议触发和解码，覆盖多个行业。
|
I2C, SPI
|
嵌入式串行协议触发及解码
|
|
UART
|
PC串行协议触发及解码
|
|
CAN, CAN FD, LIN, FlexRay ,SENT
|
汽车串行协议触发及解码
|
|
I2S
|
音频串行协议触发及解码
|
|
MIL-STD-1553B
|
航空航天串行协议触发及解码
|
|
Manchester
|
以太网串行协议解码
|

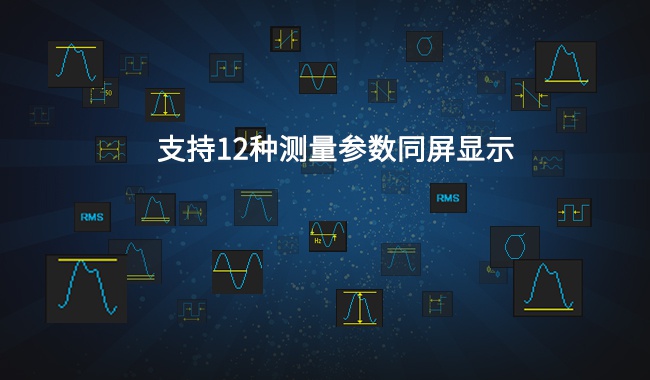

强大的测量功能
SDS6000 Pro可测量超过50种参数，包括水平类、垂直类、通道间延时类和混合测量类。
参数统计功能可显示任意参数的五种测量值：当前值、平均值、最小值、最大值、标准差；可同时测量统计12种不同的参数。直方图统计可以直观地显示参数的概率分布情况；趋势图可反应参数随时间的变化规律。
此外，对水平方向上的测量（如周期、脉宽等），摒弃了传统的一帧只获得一个测量值的方法，将一帧中的所有指定水平项目的测量值都计算出来并纳入统计，大大提高了测试效率
-
带宽：350 MHz, 500 MHz, 1 GHz, 2 GHz
-
垂直分辨率：12-bit（H12）/10-bit（H10）
-
低本底噪声：在 2 GHz全带宽下低至153 μVrms
-
实时采样率： 10 GSa/s（2GHz带宽及8通道型号）
-
存储深度： 500 Mpts（2GHz带宽及8通道型号）
-
波形刷新率：750,000 wfm/s（Sequence模式）
规格参数
|
带宽
|
350 MHz 、500 MHz 、1 GHz、2 GHz
|
|
实时采样率
|
5 GSa/s、10 GSa/s（2GHz带宽及8通道型号）
|
|
通道数
|
4/8+EXT
|
|
存储深度
|
250 Mpts/CH、500 Mpts/CH（2GHz带宽及8通道型号）
|
|
最高波形捕获率
|
750,000 wfm/s（Sequence模式）
|
|
接口
|
USB 3.0 Host x2，USB 2.0 Host x2，USB 2.0 Device，LAN，micro SD卡, HDMI, 外触发输入，辅助输出(TRIG OUT，PASS/FAIL),10 MHz In（仅8通道），10 MHz Out（仅8通道），AWG（仅8通道）
|
|
测量
|
超过50种参数测量，并支持直方图和趋势图统计
|
|
数据分析和数据处理工具
|
搜索、导航、历史、模板测试、数字万用表、波特图、电源分析（选配）、波形直方图、计数器、抖动和眼图分析（选配）
|
|
屏幕
|
12.1 英寸电容式触摸显示屏，分辨率1280*800
|
|
触发类型
|
边沿（Edge）、斜率（Slope）、脉宽（Pulse width）、窗口（Window）、欠幅（Runt）、间隔（Interval）、超时（Dropout）、码型（Pattern）、视频（Video）、第N边沿、延迟、建立/保持时间、串行触发
|
|
串行触发和解码（标配）
|
I2C, SPI, UART, CAN, LIN
|
|
串行触发和解码（选配）
|
CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester,ARINC429
|
|
数字通道（选配）
|
16 路，500 MSa/s采样率, 12.5 Mpts/ch存储深度；
16 路，1 GSa/s采样率, 50 Mpts/ch存储深度（2GHz带宽及8通道型号）
|
|
信号发生器（选配）
|
4通道：外置隔离
8通道：内置
最高输出频率25 MHz，采样率125 MSa/s，波形长度16 kpts
|
|
标配探头
|
500 MHz，每通道 1 套
|
|
型号
|
模拟带宽
|
通道数
|
最高实时采样率
|
最高波形捕获率
|
最大存储深度
|
垂直分辨率
|
|
SDS6208 H12 Pro
|
2 GHz
|
8 + EXT
|
10 GSa/s
|
750,000 wfm/s
|
500 Mpts/ch
|
12-bit
|
|
SDS6204 H12 Pro
|
2 GHz
|
4 + EXT
|
10 GSa/s
|
750,000 wfm/s
|
500 Mpts/ch
|
12-bit
|
|
SDS6208 H10 Pro
|
2 GHz
|
8 + EXT
|
10 GSa/s
|
750,000 wfm/s
|
500 Mpts/ch
|
10-bit
|
|
SDS6204 H10 Pro
|
2 GHz
|
4 + EXT
|
10 GSa/s
|
750,000 wfm/s
|
500 Mpts/ch
|
10-bit
|
|
SDS6108 H12 Pro
|
1 GHz
|
8 + EXT
|
10 GSa/s
|
750,000 wfm/s
|
500 Mpts/ch
|
12-bit
|
|
SDS6104 H12 Pro
|
1 GHz
|
4 + EXT
|
5 GSa/s
|
750,000 wfm/s
|
250 Mpts/ch
|
12-bit
|
|
SDS6108 H10 Pro
|
1 GHz
|
8 + EXT
|
10 GSa/s
|
750,000 wfm/s
|
500 Mpts/ch
|
10-bit
|
|
SDS6104 H10 Pro
|
1 GHz
|
4 + EXT
|
5 GSa/s
|
750,000 wfm/s
|
250 Mpts/ch
|
10-bit
|
|
SDS6058 H12 Pro
|
500 MHz
|
8 + EXT
|
10 GSa/s
|
750,000 wfm/s
|
500 Mpts/ch
|
12-bit
|
|
SDS6054 H12 Pro
|
500 MHz
|
4 + EXT
|
5 GSa/s
|
750,000 wfm/s
|
250 Mpts/ch
|
12-bit
|
|
SDS6058 H10 Pro
|
500 MHz
|
8 + EXT
|
10 GSa/s
|
750,000 wfm/s
|
500 Mpts/ch
|
10-bit
|
|
SDS6054 H10 Pro
|
500 MHz
|
4 + EXT
|
5 GSa/s
|
750,000 wfm/s
|
250 Mpts/ch
|
10-bit
|
|
SDS6034 H12 Pro
|
350 MHz
|
4 + EXT
|
5 GSa/s
|
750,000 wfm/s
|
250 Mpts/ch
|
12-bit
|
|
SDS6034 H10 Pro
|
350 MHz
|
4 + EXT
|
5 GSa/s
|
750,000 wfm/s
|
250 Mpts/ch
|
10-bit
|
