- 名称：SNA5000A系列矢量网络分析仪
- 型号：SNA5000A
- 品牌：鼎阳科技
- 描述：SNA5000A支持在多个窗口下，添加多条迹线进行S参数测量。并且测量结果，可以多种数据格式显示，如 Log Mag，...
服务热线：0755-86185757
产品概述
主要特点
选型指南
资料下载

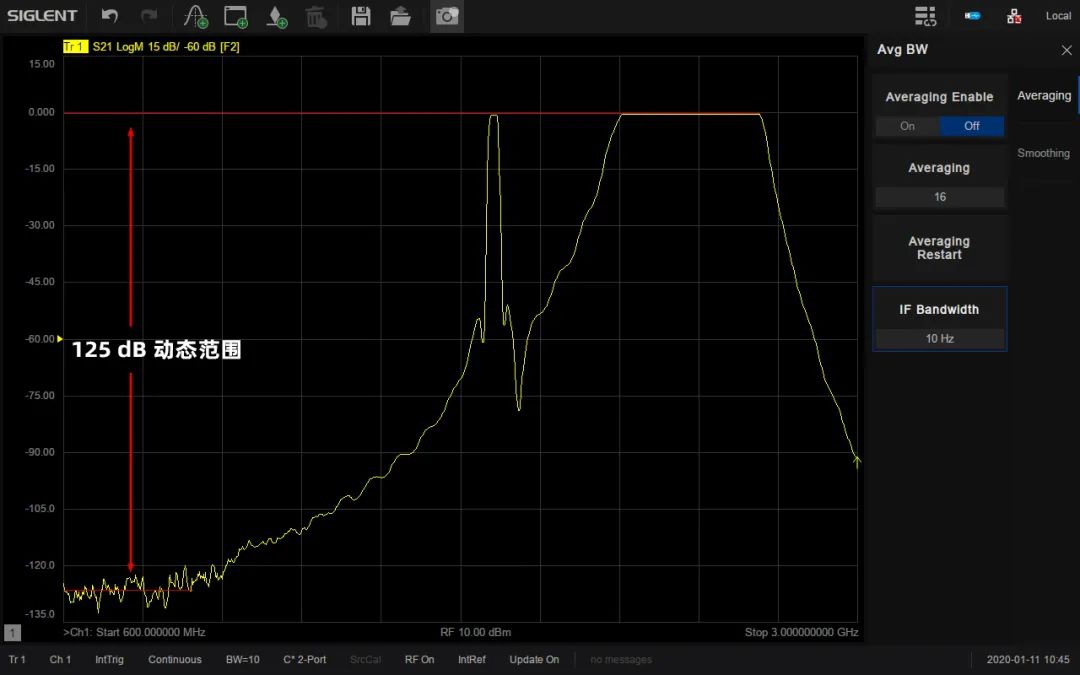

低噪声，高动态范围
系统动态范围是VNA一个非常重要的指标，它是VNA源的最大输出功率与测试端口本底噪声的差值。SNA5000A拥有最大125 dB的动态范围，可适用于对动态范围要求比较高的测试场景，比如同时测量滤波器的通带和带外抑制性能。

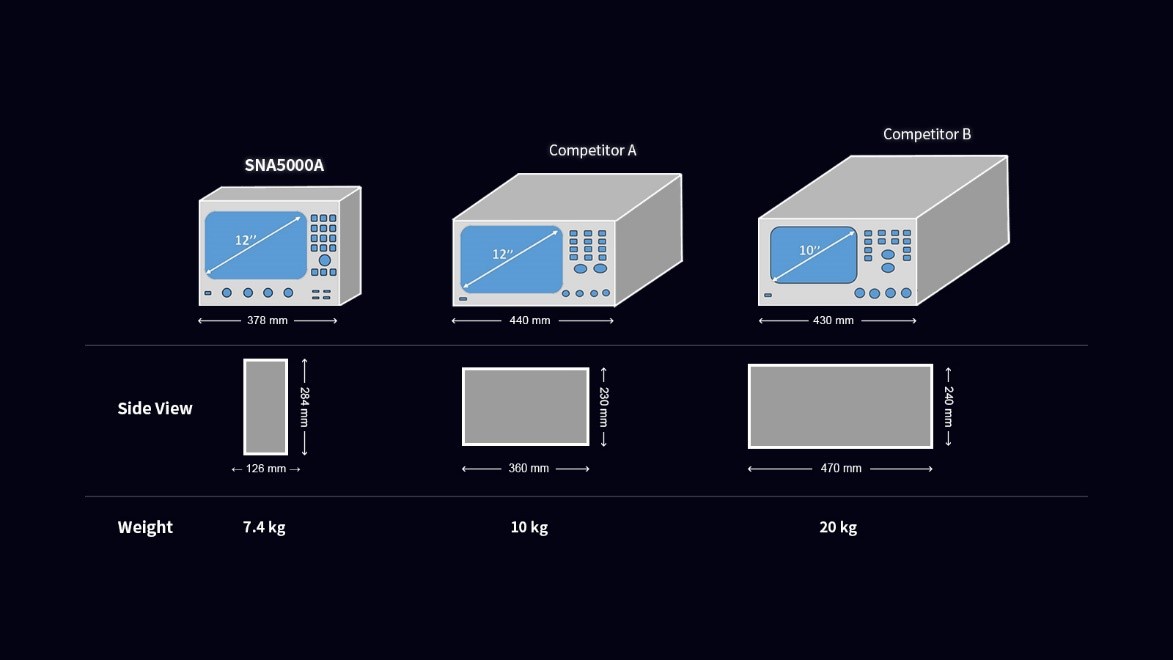

先进的外观设计
不管是在研发还是在现代化的生产线，区别于传统笨重的矢量网络分析仪，SNA5000A超前的外观设计都能为工程师或者产线节省大量的桌面空间。

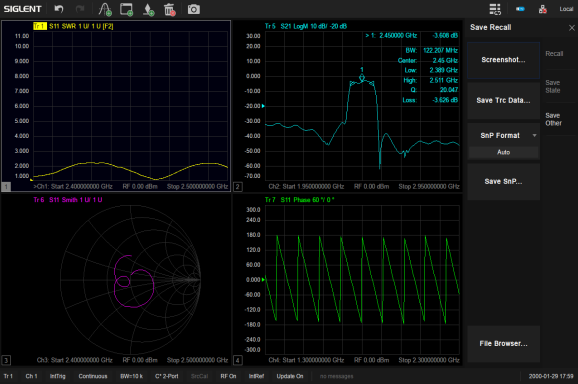

多样化的显示
除开外观设计，其先进的用户界面，配合上12.1英寸超大触摸屏与外接的鼠标和键盘，让工程师能更快的添加或删除窗口，通道和迹线。SNA5000A支持在多个窗口下，添加多条迹线进行S参数测量。并且测量结果，可以多种数据格式显示，如 Log Mag，Lin Mag，Phase，Delay，Smith，SWR，Polar等，可以方便快捷地分析被测物的传输系数，反射系数，驻波比，阻抗匹配，相位，延时等参数。

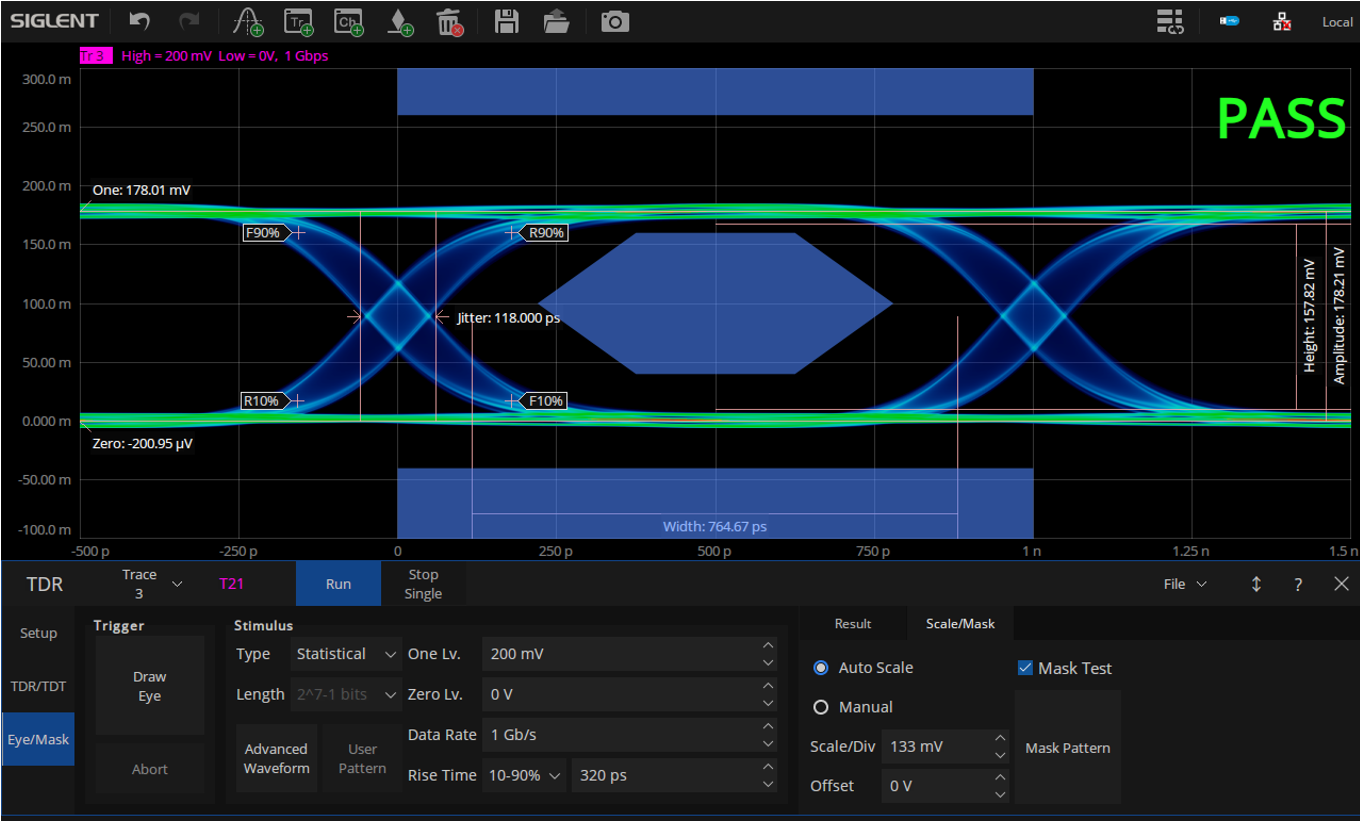

时域分析功能及眼图功能
在微波射频领域，如何有效消除有害的测试夹具效应是一大挑战。比如在对SMD器件进行测试时需要特定的测试夹具实现测试仪器测试端与器件输入端的转接，导致测试结果中包含了测试夹具的特性。目前SNA5000A系列提供的去除测试夹具影响的方法主要有：端口延伸，端口匹配，端口阻抗转换，去嵌入，适配器移除等。
另外，SNA5000A系列还支持TDR时域反射计测量功能，可在时域对传输线的特征阻抗，时延等参数进行分析。
