- 名称：高频电流探头 HCP8000 系列
- 型号：HCP8000系列
- 品牌：知用电子
- 描述：HCP8000 系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，可准确快速捕捉电...
HCP8000 系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，可准确快速捕捉电流波形；高精度，在电流测量量程范围内，精度高达 1%，满足大部分测试领域的需要；两个量程可供选择，方便小电流测量；自动消磁调零功能，使用方便；声光过流报警功能，提醒量程切换；电子轻触式按键设计，使用寿命更长；标准的 BNC 输出接口，可匹配任何厂家示波器。

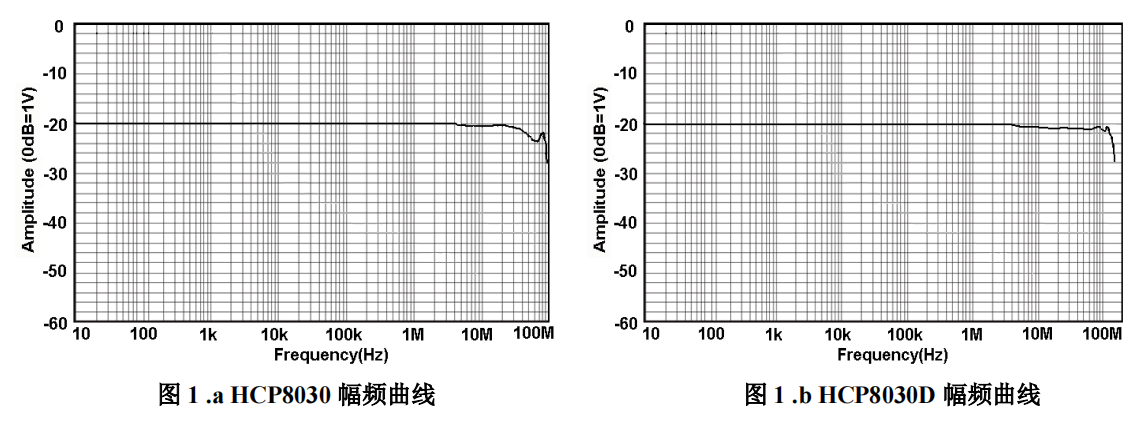

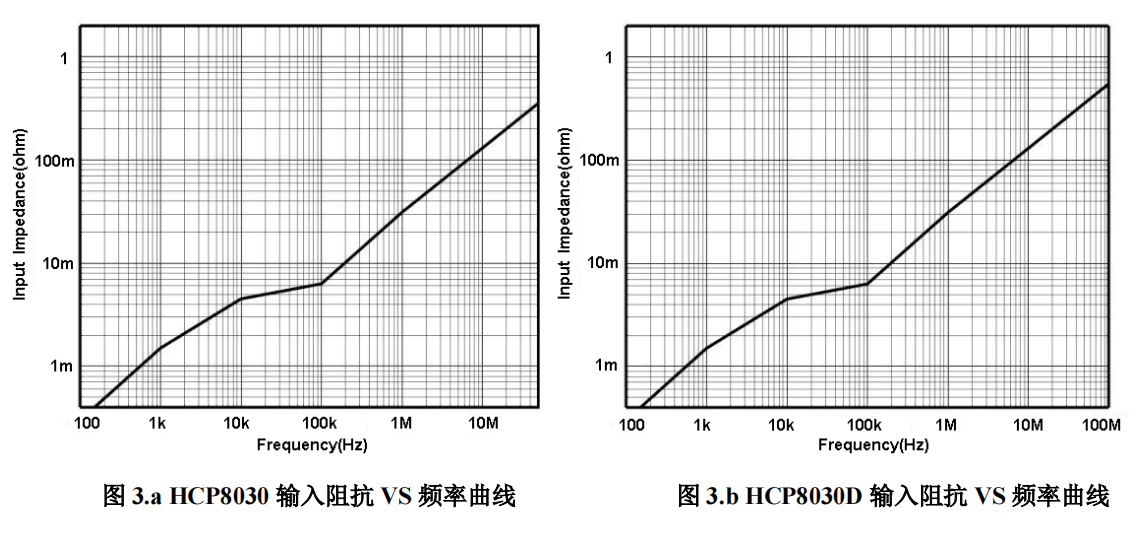

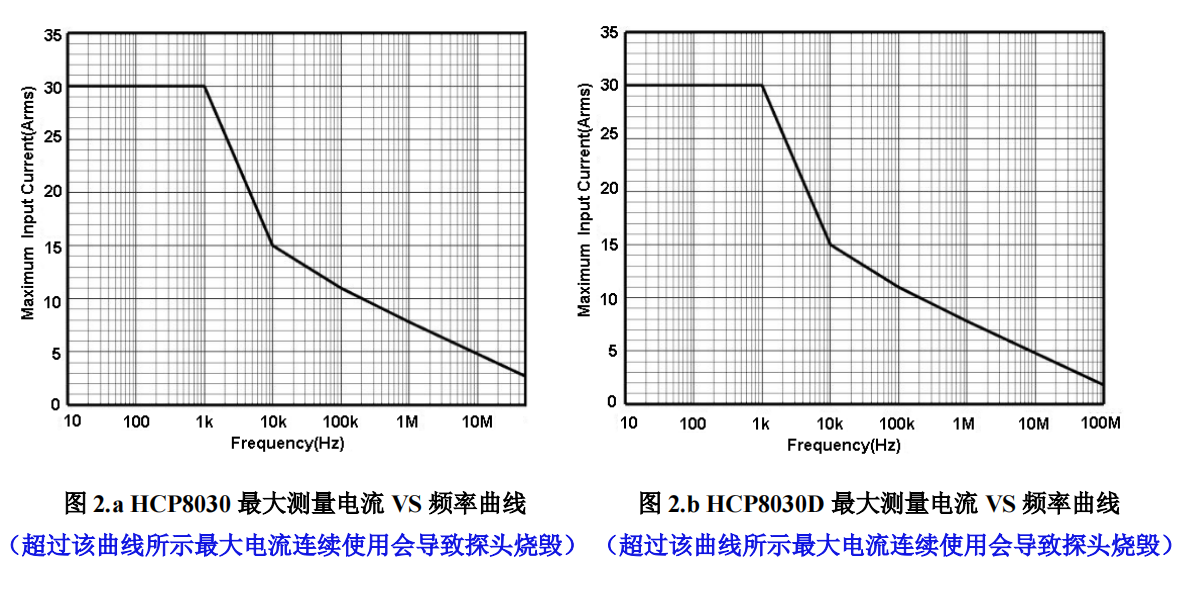

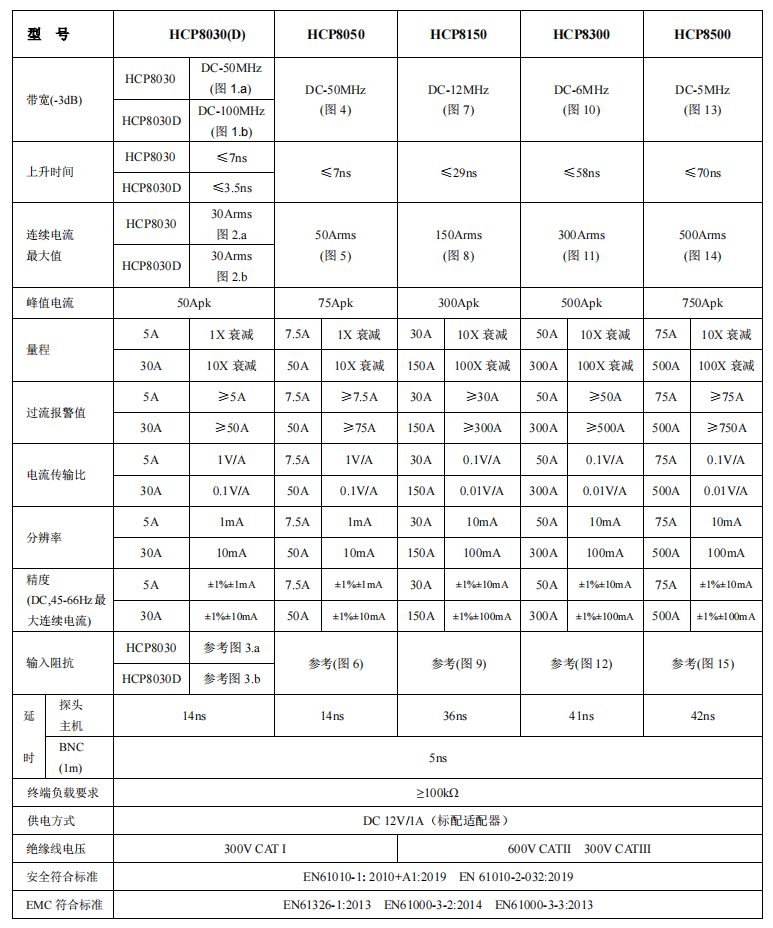

HCP8030(D)体积轻巧，可在当前拥挤的电路板中使用自如；小型钳夹可以在紧张的空间中探测电流，同时仍能夹住直径达 5mm 的导线；可以测量 30A 的连续电流和 50A 的峰值电流，HCP8030 提供 50MHz 的带宽,HCP8030D 提供 100MHz 带宽；探头具有 30A (10X)和 5A (1X)两个量程可选择，5A (1X)量程特别适用于小电流测量，分辨率高达 1mA。

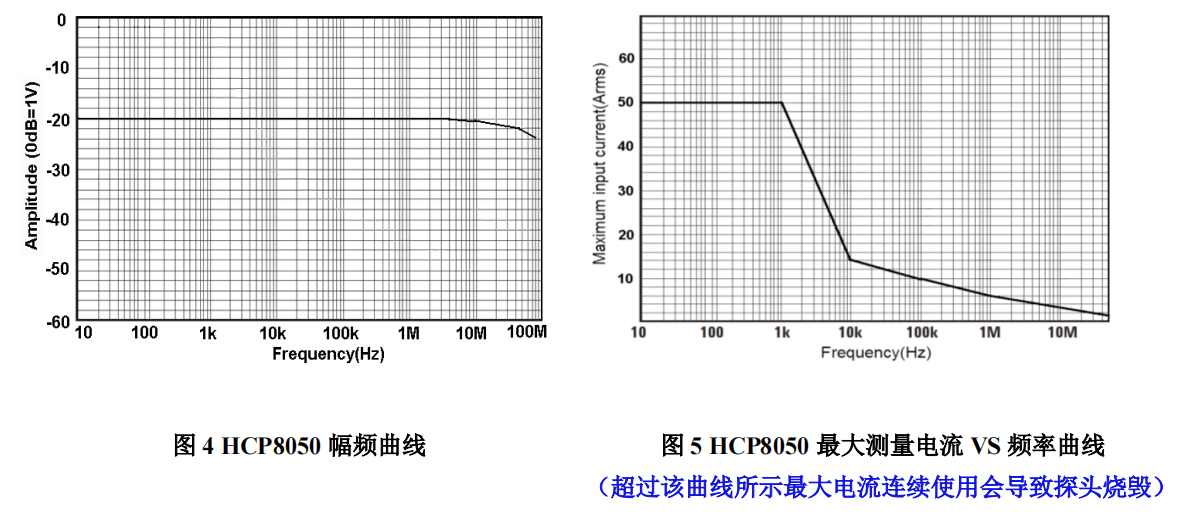

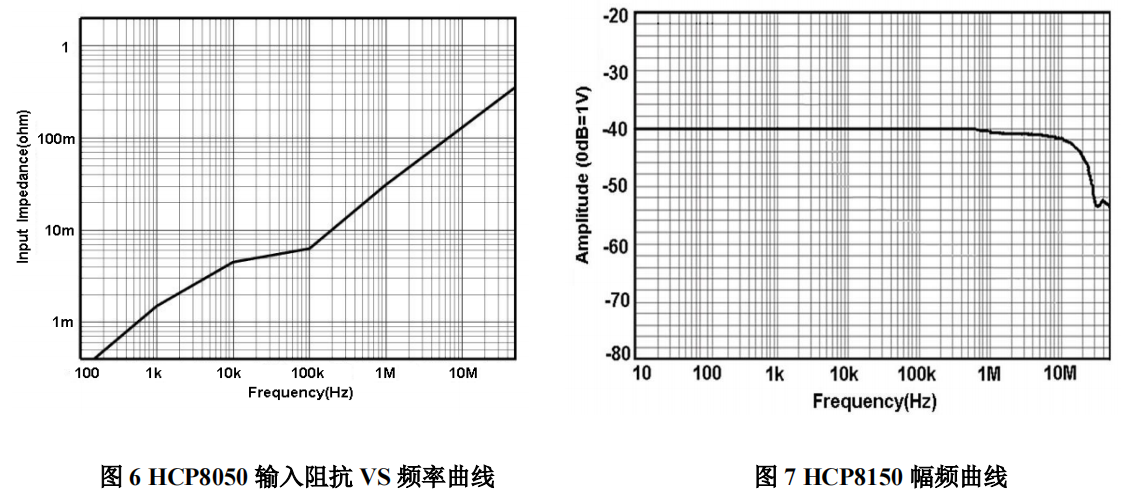

HCP8050 钳口可夹住直径达 5mm 的导线；可以测量 50A 的连续电流和 75A 的峰值电流，提供 50MHz 带宽；探头具有 50A (10X)和 7.5A (1X)两个量程可选择，7.5A (1X)量程特别适用于小电流测量，分辨率高达 1mA。

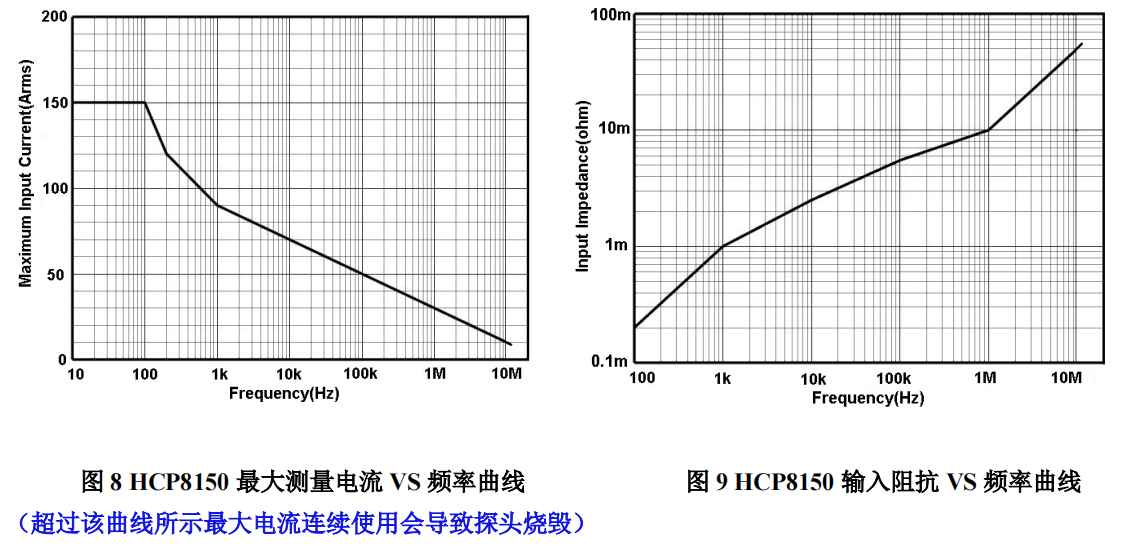

HCP8150 钳口可夹住直径达 20mm 的导线，适用于大电流应用场合；可以测量 150A 的连续电流和 300A的峰值电流，提供了 12MHz 的带宽；探头具有 150A (100X)和 30A (10X)两个量程可选择，10X 量程用于小电流测量，分辨率高达10mA。

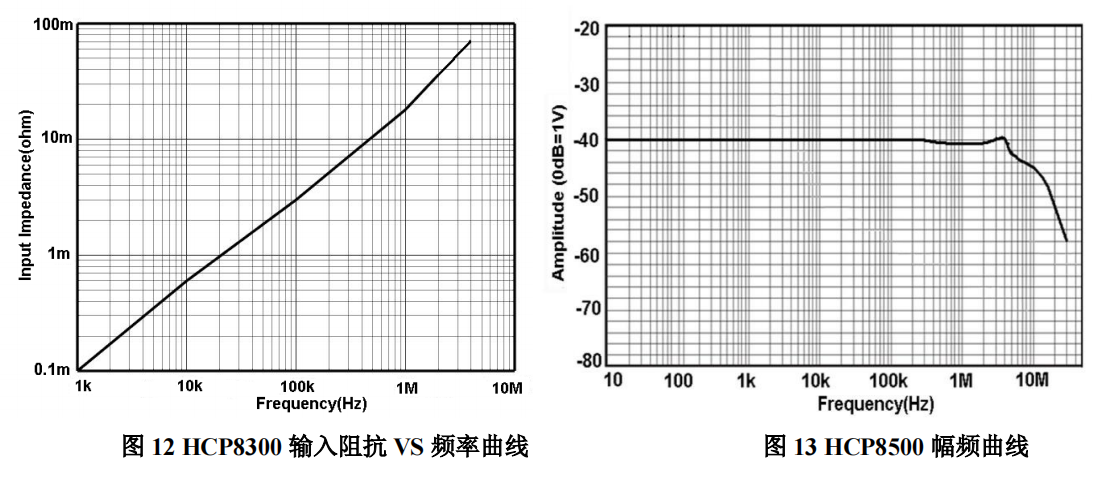

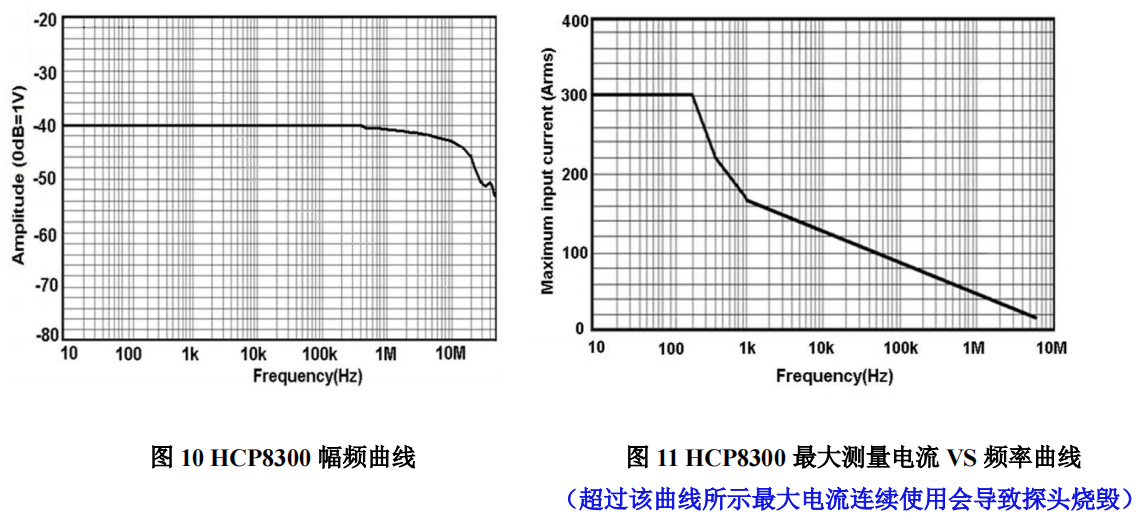

HCP8300 钳口可夹住直径达 20mm 的导线，适用于大电流应用场合；测量 300A 的连续电流和 500A 的峰值电流，提供了 6MHz 的带宽；探头具有 300A (100X)和 50A (10X)两个量程可选择，10X 量程用于小电流测量，分辨率高达 10mA。HCP8000 系列电流探头常用于开关电源、马达驱动器、电子镇流器、LED 照明、新能源等设计和测试应用中。

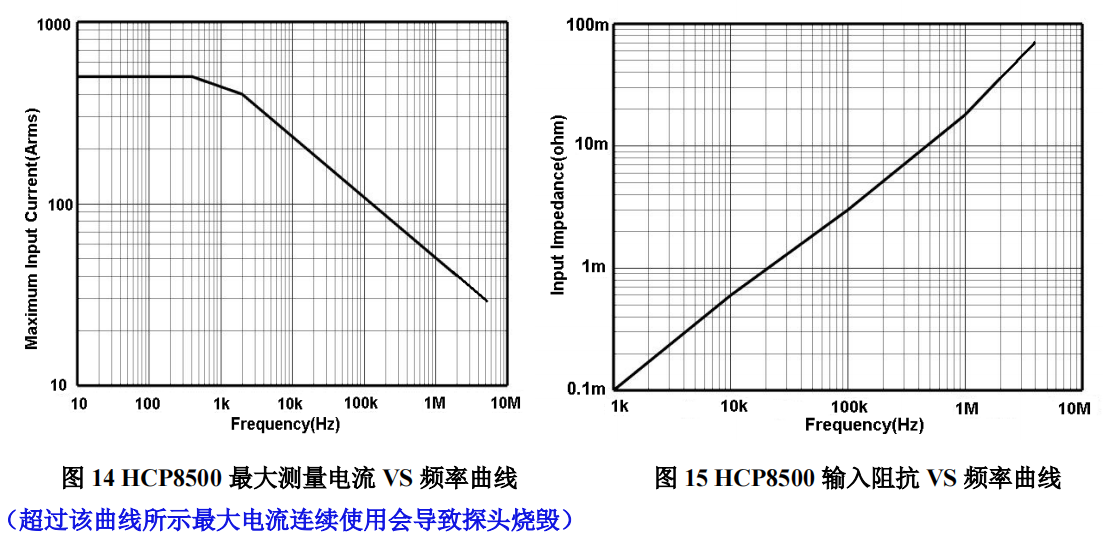

HCP8500 钳口可夹住直径达 20mm 的导线，适用于大电流应用场合；测量 500A 的连续电流和 750A 的峰值电流，提供了 5MHz 的带宽；探头具有 500A (100X)和 75A (10X)两个量程可选择，10X 量程用于小电流测量，分辨率高达 10mA。HCP8000 系列电流探头常用于开关电源、马达驱动器、电子镇流器、LED 照明、新能源等设计和测试应用中
交通运输系统（电动车辆、机车、航空电子设备等）设计

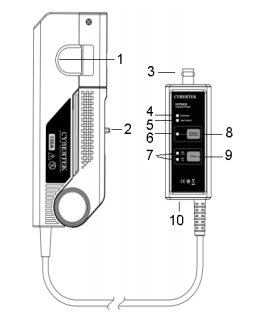

1）HCP8030 HCP8030D HCP8050
2）HCP8150、HCP8300、HCP8500

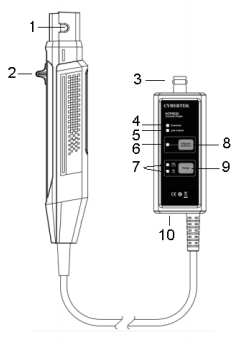

检测导体电流的核心元件。元件由一个精密的半导体等构成，周围温度的急剧变化，外部压力冲击等，有可能导致其受到损伤。因此操作时必须十分注意。
控制传感器头开合的操纵杆。测量电流时应先拉操纵杆打开传感器，放入被测导线。然后再推操纵杆使探头处于 LOCK 状态。
标准的 BNC 输出接口，通过标配的 BNC 同轴线可连接任何厂家的示波器。
被测电流超过量程后，指示灯亮红色，并有报警声，提示切换量程。
灯亮表示推杆处于 UNLOCK 状态，测量时，要确保钳口处于 LOCK 状态。
按下消磁调零按键后，该指示灯亮绿色，消磁结束后，指示灯灭。消磁若成功，蜂鸣器“嘀嘀”两声；消磁若失败，蜂鸣器“嘀”声延长，大约 1s。
指示当前量程状态。
机器经常使用后，探头传感器会有剩余磁场。测量前先消磁调零，可提高测量精度。按下消磁自动调零按钮，机器消磁并自动调零，时间大约 5s。
HCP8500 分为 500A 和 75A 两个量程：500A 量程，探头电流传输比 0.01V/A；75A 量程，探头电流传输比 0.1V/A。

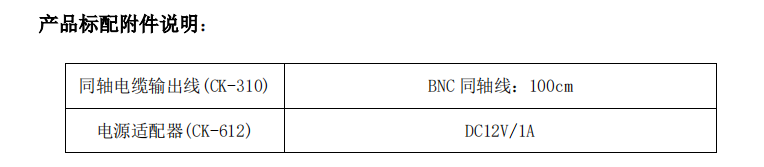

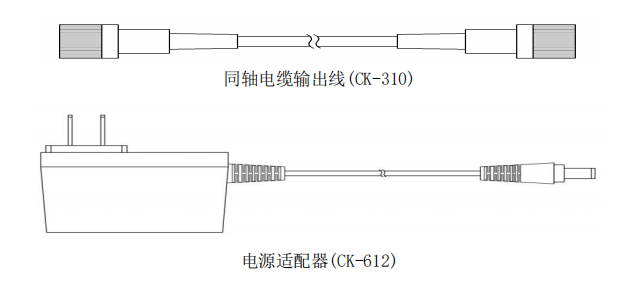

■ 附件说明
