高频交直流电流探头CP3000/4000系列
  • 名称:高频交直流电流探头CP3000/4000系列
  • 型号:CP3000/4000
  • 品牌:知用电子
  • 描述:CP3000/4000 系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括:高带宽,可准确快速捕...
服务热线:0755-86185757
产品概述
主要特点
选型指南
资料下载

CP3000/4000 系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括:高带宽,可准确快速捕捉电流波形;高精度,典型精度为 1%,满足大部分测试领域的需要;多款探头可供选择,方便不同量程电流测量;标准的 BNC 输出接口,可匹配任何厂家示波器。常用于开关电源、马达驱动器、电子整流计、LED 照明、新能源等设计和测试应用中。


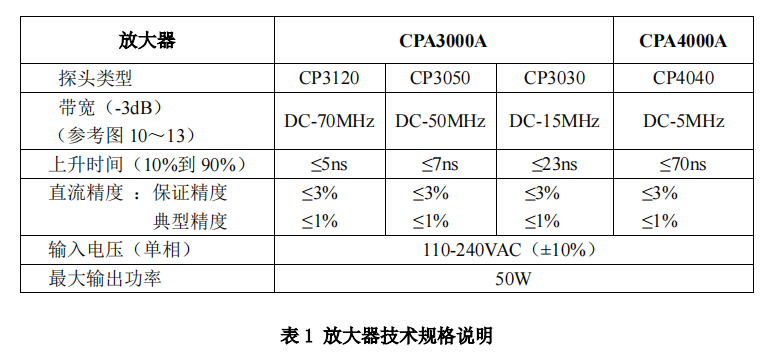

CP3120 体积轻巧,可在当前拥挤的电路板中使用自如;小型钳夹可以在紧张的空间中探测电流,同时仍能夹住直径达 5mm 的导线;可以测量 30A 的连续电流和 50A 的峰值电流,提供 70MHz 的带宽;分辨率高达 1mA;需配合 CPA3000A 放大器同时使用。


CP3050 体积轻巧,可在当前拥挤的电路板中使用自如;小型钳夹可以在紧张的空间中探测电流,同时仍能夹住直径达 5mm 的导线;可以测量 50A 的连续电流和 50A 的峰值电流,提供 50MHz 的带宽;分辨率高达 5mA;需配合 CPA3000A 放大器同时使用。


CP3030 钳口可夹住直径达 20mm 的导线,适用于大电流应用场合;可以测量 150A 的连续电流和 300A的峰值电流,提供了 15MHz 的带宽;分辨率高达 5mA;需配合 CPA3000A 放大器同时使用。


CP4040 钳口可夹住直径达 20mm 的导线,适用于大电流应用场合;测量 500A 的连续电流和 750A 的峰值电流,提供了 5MHz 的带宽;分辨率为 1A。需配合 CPA4000A 放大器同时使用。



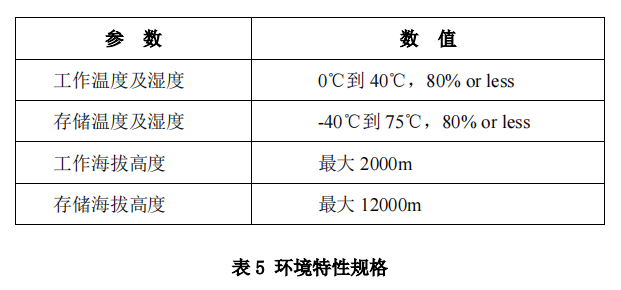

产品及附件

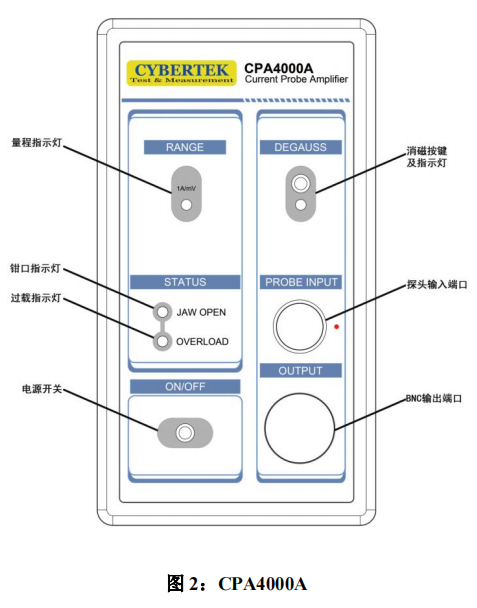

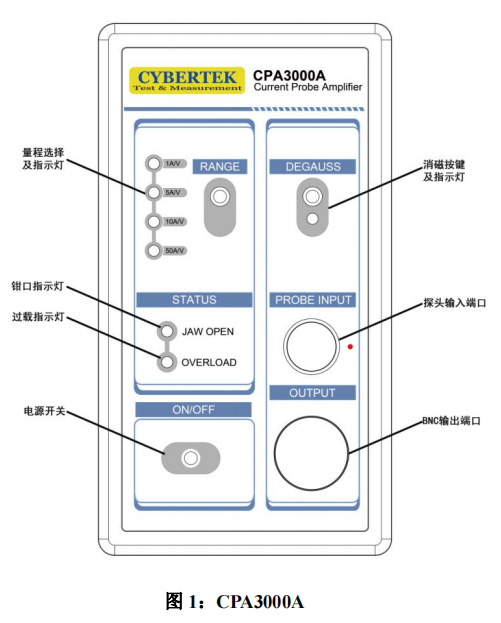

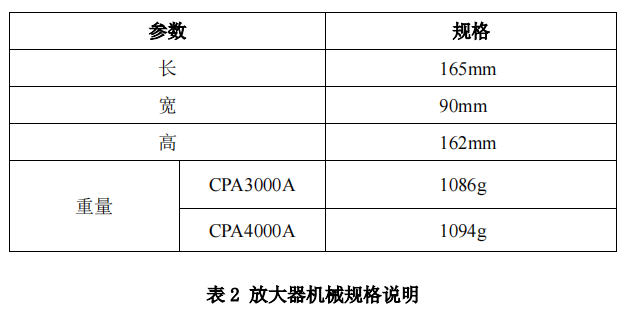

■ 放大器面板




自动消磁调零按键与指示灯

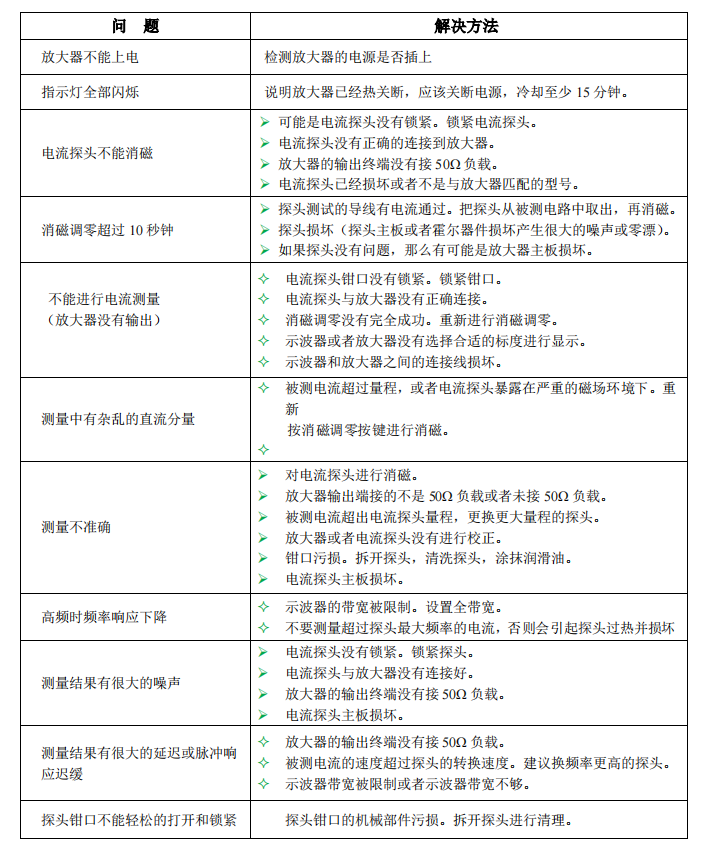

1、检测到电流探头需要消磁时,消磁按键旁边的指示灯会发出红光。但是放大器不能检测到探头需要消磁的所有情况,所以为了测试准确,测试之前即使指示灯不是红色也需要按消磁按键进行消磁。
2、消磁的时候要确保探头已经锁紧,放大器的输出端已正确接上 50Ω 负载,而且确保被测试导线没有电流通过。


量程选择按键及指示灯

连接探头后用于切换两种不同的量程(CPA4000A 只有一个档位,无此功能)。具体切换量程见表 3。


探头钳口指示灯

若红色指示灯亮起说明电流探头的钳口没有锁紧,此时将无法进行消磁或者导致测量结果不准确。应该把探头锁紧才能正常使用。


过载指示灯

当该指示灯持续是红色的时候说明所测连续电流超出量程;当该指示灯的红色是在闪烁,说明所测波形的脉冲电流超出最大量程。
注意:为了避免对人身造成伤害,以及对仪器造成损坏,请不要测量超过放大器规格的电流。


电源开关

当关闭电源的时候放大器不能工作,但是内部的线性电压部分仍然与电源电压(开关电源)相连。



探头输入端
探头应该正确连接,否则会对探头和放大器造成不必要的损坏。


输出端口

使用标配的 BNC 连接线把放大器输出端连接到示波器的输入端。
注意:放大器的输出终端要匹配 50Ω 负载。

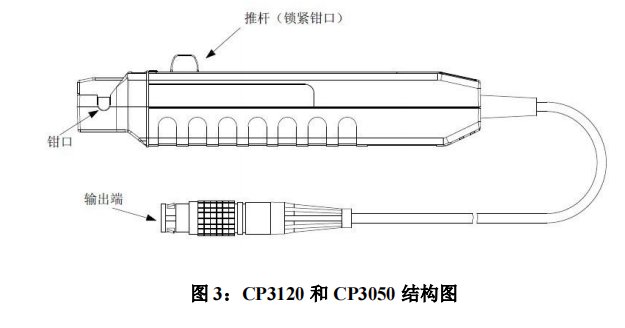

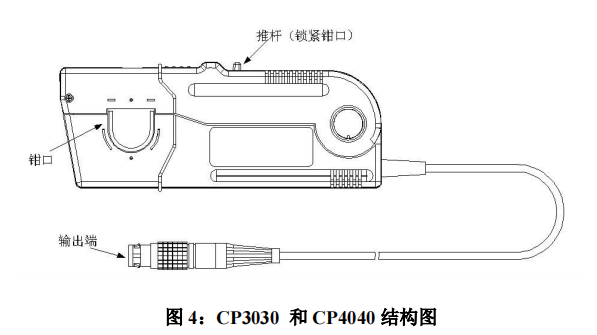

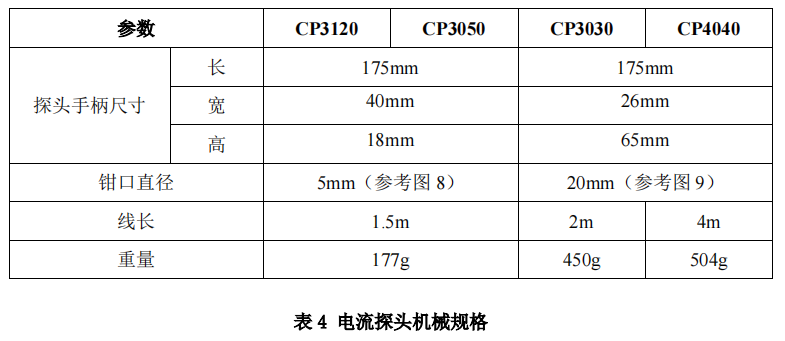

探头主体说明




钳口
测量被测导线。注意:被测导线不能超过钳口直径。


推杆

向后拉推杆,可打开钳口;测量时,锁紧钳口,推杆向前推到位,确保 LOCK 状态,才能保证测量精度。


输出端

输出接口,配合相应的放大器使用。




产品附件

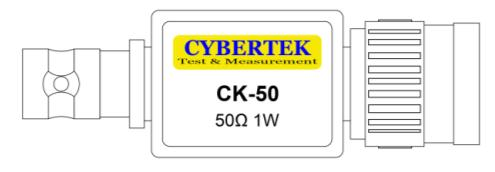

贯通式 50Ω 负载

图 5 标配 50Ω 负载
(频率:DC-1GHz;最大输入功率:1W)

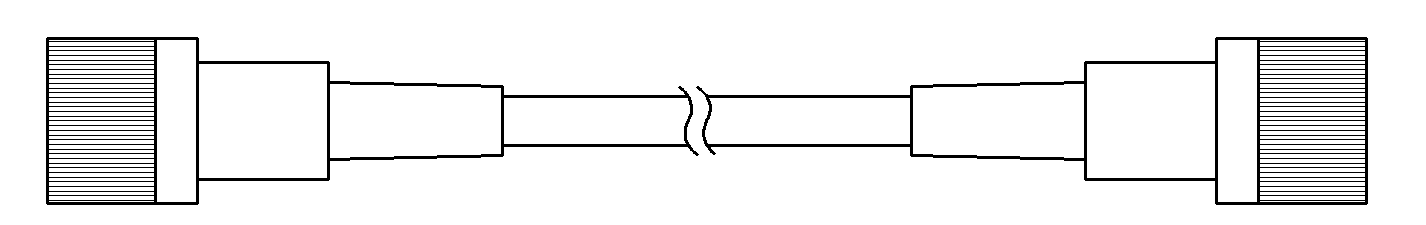

同轴电缆连接线

图 6 BNC 连接线
(阻抗为 50Ω;双端 BNC 公头;长度为 1 米)

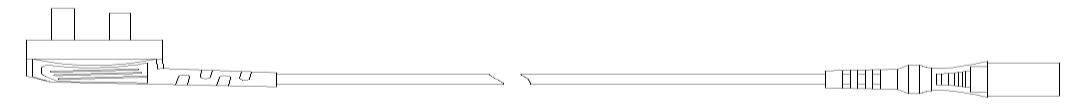

电源线

图 7 标准电源线
