CPL 系列产品是一款能够同时测量直流和交流的电流探头。CPL2000 测量电流最大 2000Arms,峰值电流 3000Apk，带宽为 10kHz(-3dB)；CPL4000 测量电流最大 4000Arms,峰值电流 5600Apk，带宽为 5kHz(-3dB)。提供两个量程切换，根据电流大小选择合适量程；具有自动调零功能，使用方便；带有电源和电池低电压报警指示灯，过载报警声；可使用电池供电或者外部电源供电，使得测量更加方便；标准的 BNC 输出接口,方便和示波器等其它设备的连接，可使用 BNC 转双香蕉插头连接万用表测量 AC 和 DC 电流。通常用于工频测量﹑电机驱动﹑电源等场合。

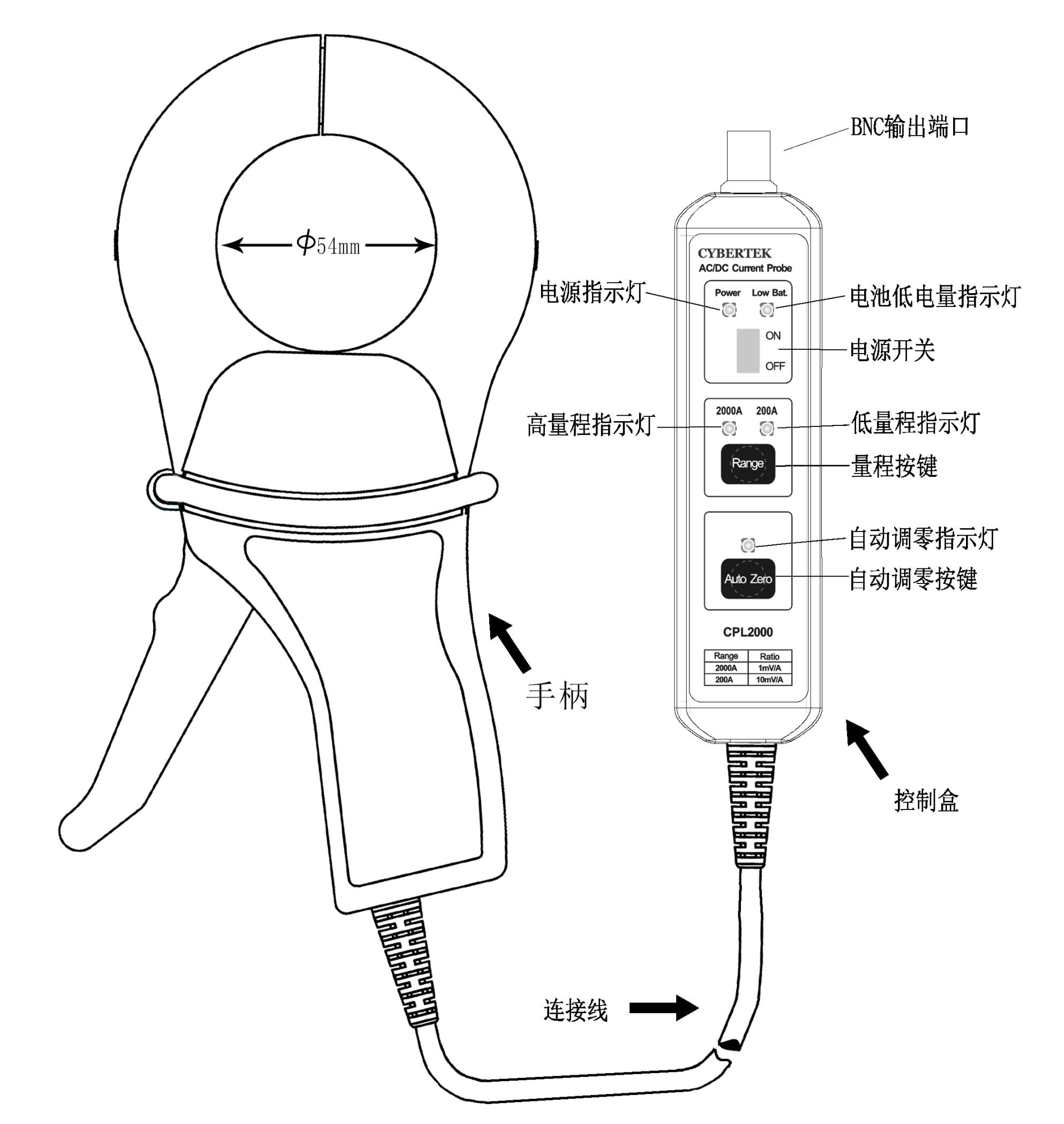

电源指示灯：电源开关 ON 状态，电源指示灯点亮绿色。

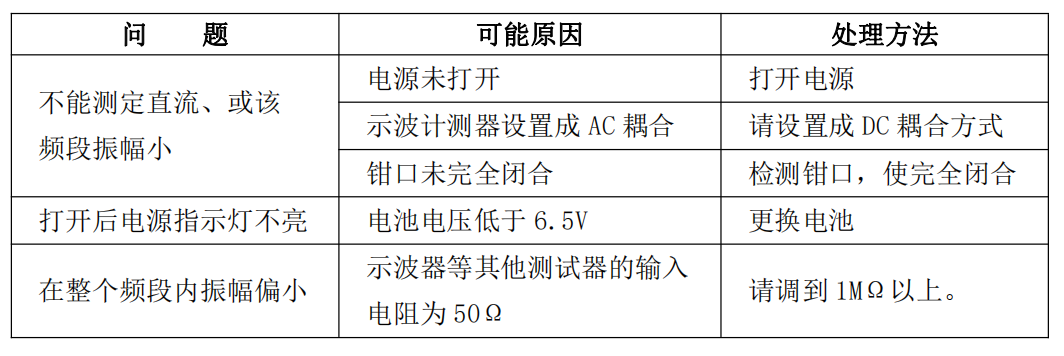

电池低电量指示灯：当电池电压低于 6.5V 时，电源指示灯点亮红色，提示更换电池。

量程按键： 量程切换按键。

量程指示灯：指示当前量程选择。

自动调零按键：为了能够精确测量，测量之前需要调零可以避免地球磁场，温漂等环境因素的影响。

调零指示灯：调零时点亮为绿色，调零结束后熄灭。

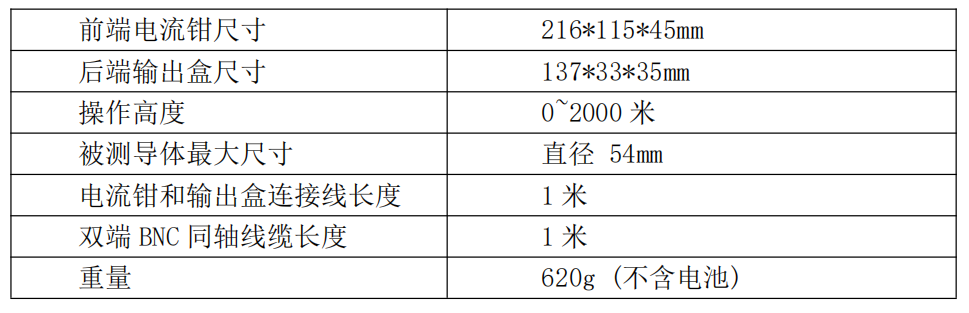

钳口：测量电流钳口，被测导线最大直径 54mm。

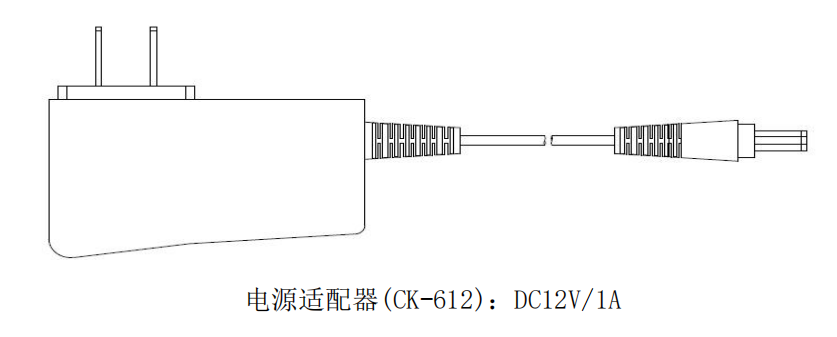

外部供电插口：外部 DC 供电

使用方法

根据测试电流大小，通过按键选择合适的量程。

注意：不同的量程对应示波器不同衰减倍数。

打开电流探头的钳口并夹住被测导体。

维护

钳口：保持钳口干净整洁，长时间使用后，如果钳口有污垢，可用柔软的布配合酒精擦拭去除污垢。不要把钳口放在潮湿的环境下保存，更不能直接接触到水。

手柄：请用干净的布或者海绵把手柄擦拭干净。请勿用水，可用少量的酒精去除污垢并烘干处理。

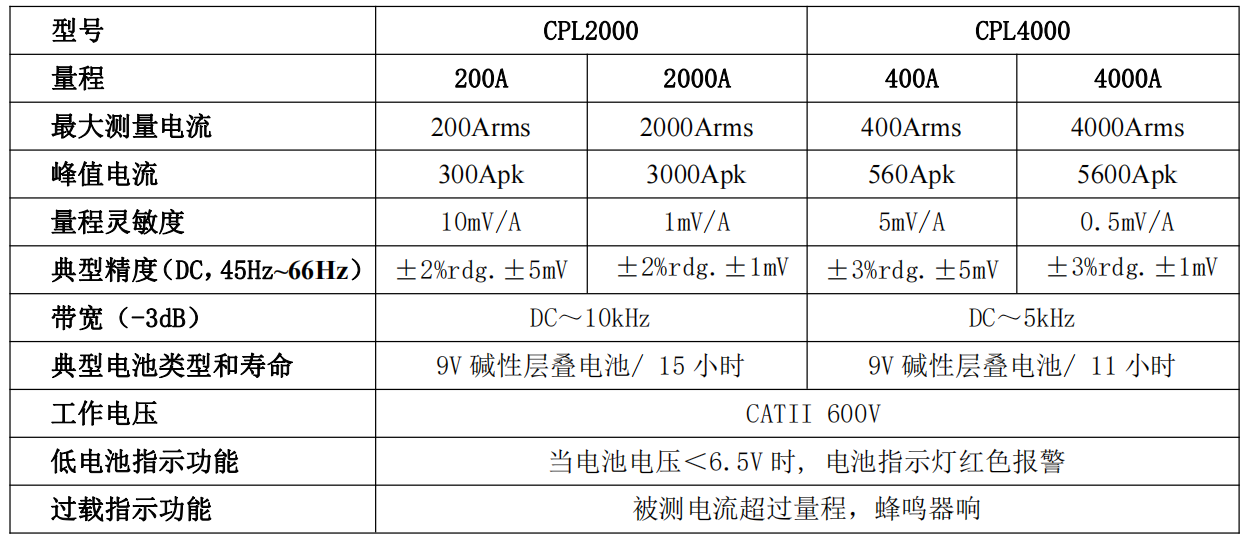

测量条件：23℃,60%RH,附近无载流线，被测导线穿过中心测试，负载阻抗 1MΩ
