DP6020 探头是具有浮地测量功能的低压差分探头。测量电压±20V(DC+Pk),其带宽最高达200MHz，提供 10:1 的衰减设置，具有 1 MΩ 的输入阻抗，以及 3.5 pF 的低输入电容，可以最大程度地降低电路负载，具有过压报警功能，可以兼容任何具有 50 Ω BNC 输入的示波器，并可以通过示波器或计算机上的 USB 端口供电。在各种应用中得到广泛使用，可以为当今的高速功率测量、车载总线测量和数字系统设计提供出色的通用差分信号测量。

浮地差分信号测量

高速功率测量

数字差分总线

汽车串行总线（CAN、LIN、FlexRay）

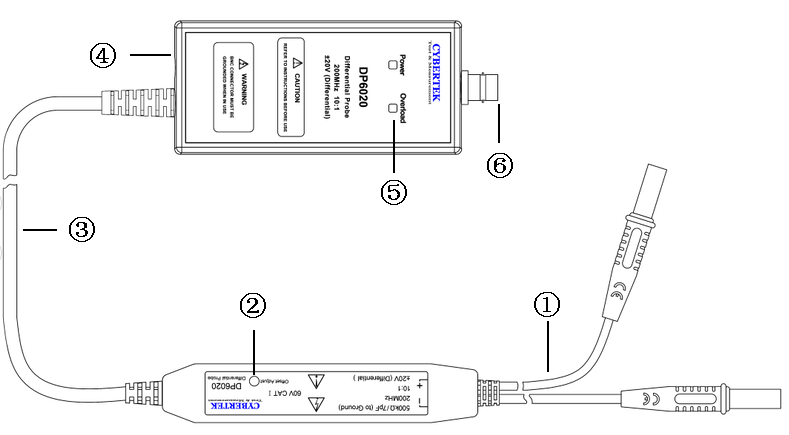

探头主体说明

②偏置调节：调节该可调电阻，实现输出偏置调节。

③连接线：探头前端和后端连接线，长度 70cm

④电源接口：标准的 USB B 型接口，通过标配的 USB 适配器供电；也可以通过示波器供电，使用方便。

⑤过载报警指示灯(Overload):测量范围超过量程时，过载指示灯亮,且有报警声。

⑥输出接口：标配标准的 BNC 输出接口，可接任何厂家示波器，要求示波器输入阻抗设置为 50Ω， 或者接标配的贯通式 50Ω负载，示波器输入阻抗设置成 1MΩ。

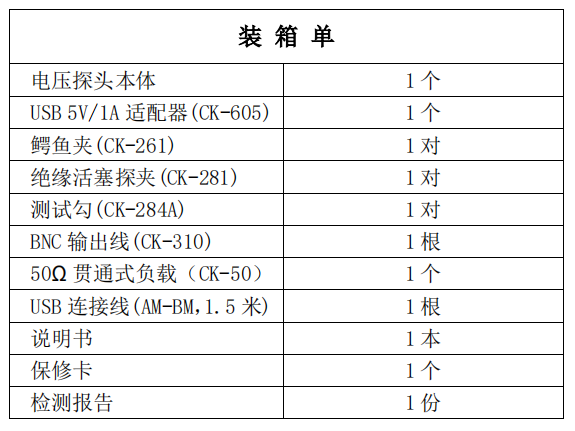

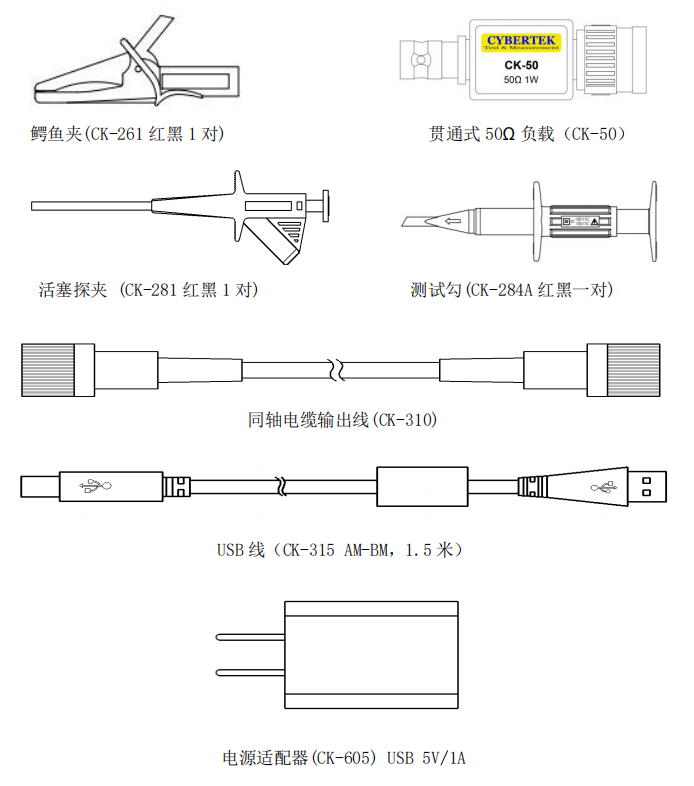

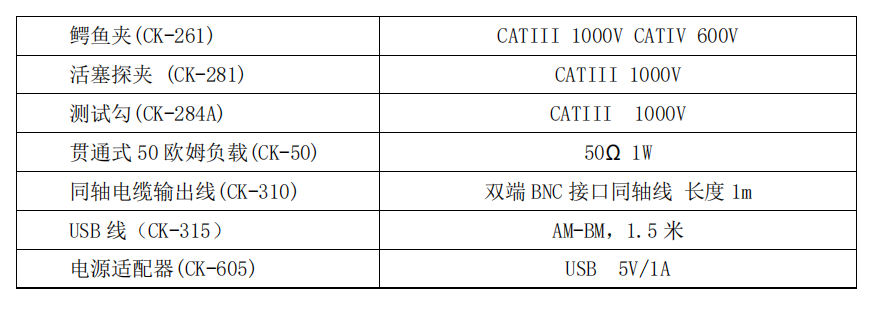

操作步骤

测试前应估计被测电压幅值，若超过电压量程，可能会损坏探头，造成产品损坏。

输入线和输出线连接好探头；探头与示波器或者其它测量仪器连接。

电源适配器接入电压探头，绿色电源指示灯亮。当测量电压超过量程时，过载指示灯会亮，且有报警声。

设置示波器或者其它测量仪器的衰减比例为 10：1，示波器输入阻抗设置为 50Ω(如果探头输出端口外接 50Ω 贯通式负载，那么示波器输入阻抗设置为 1MΩ)；根据被测电压的大小，调整好示波器的灵敏度。

根据需要连接探头夹具，连接被测对象开始测量。测试时，探头主体应尽量远离高压脉冲电路以减小对探头的干扰。

测试完毕后，先关闭被测电路电源，再关闭探头电源，将两个输入端与被测点断开，输出 BNC插头从示波器上拔下。

若需清洁，可用柔软干布擦拭，不可使用化学药剂清洁。

不使用探头时，请将其放入所配包装内，置于阴凉﹑洁净和干燥处。

运输探头时，务必放入本公司所配的包装内，可起防震作用

不可用力拽拉输入线和输出线，避免过度扭曲﹑折弯或打结。

保修

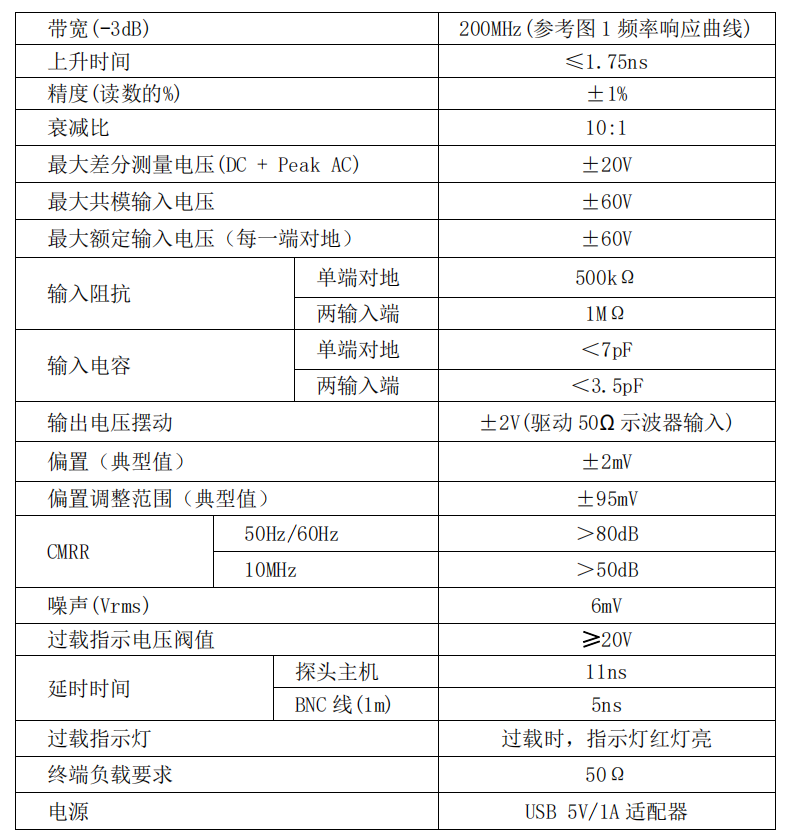

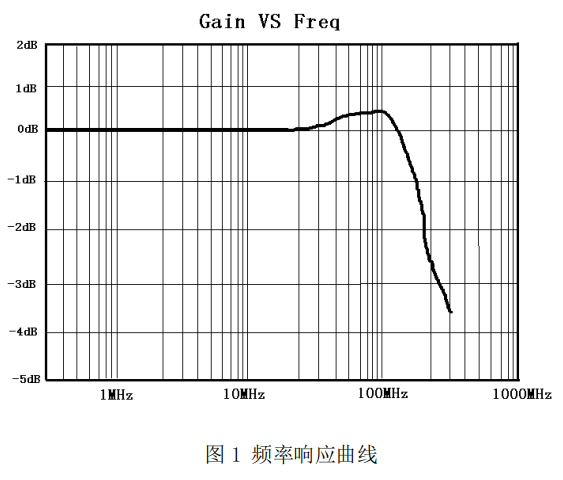

电气规格
