OP6031/OP6032 是超高共模抑制比的光纤隔离电压探头。传统的差分探头的共模抑制比在高频段下降很快，导致准确测量高共模干扰电压下的小电压信号波形（比如测量半桥电路的上管的驱动电压）极其困难。OP6031/OP6032 釆用了高性能的激光器光纤信号传输系统，从而在整个工作带宽内具有超高的共模抑制比，可以帮助我们的客户用很低的成本完成这类挑战性的测量。

浮地信号测试

测量 Si/SiC/GaN 等功率器件的栅极电压驱动。

高共模电压情况下的差模小信号测量

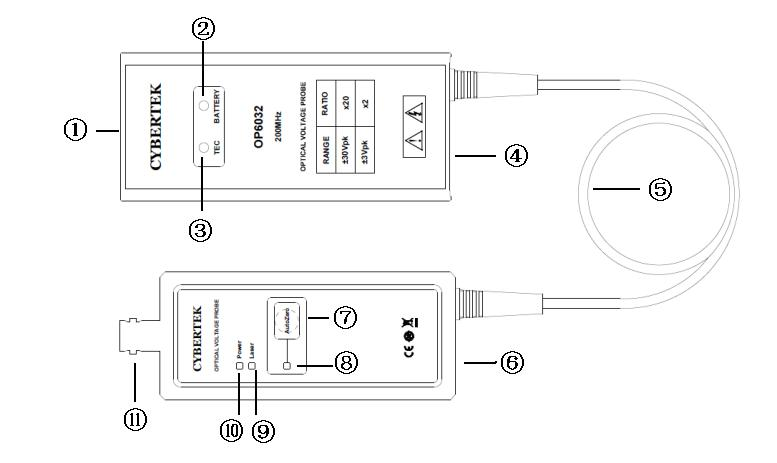

1 输入端口：USB 接口。连接产品的衰减器,标配 20X,选件 2X，可根据测量电压需要，选择相应的衰减器。

2 BATTERY 指示灯：绿色表示电量充足，黄色表示电量不足，请及时充电。

3 TEC 指示灯： 激光器温控指示灯，绿色表示温控系统正常工作，熄灭表示温控系统失效，工作不正常。

4 前端光发射器盒电源开关:不用时，关闭电源，节省电量。

5 光缆连接线：连接前端光发送器和后端光接收器，长度 1.5 米。

使用时请注意

请勿挤压、卷曲或猛烈弯曲光缆。光缆的弯曲直径大于 10 厘米。

请勿在光缆上进行扭结或打结。勿拉动或猛拉光缆，特别是在有扭结或打结的情况下。

请勿使“电→光”发射器和“光→电”接收器跌落，这可能导致内部光学部件损坏和错位。

避免挤压光缆，如不小心用椅子轮子碾压电缆或将重物跌落到电缆上。

不使用时，请将光隔离探头按出厂方式存放在随附的手提箱中。

每次使用前，请仔细检查光缆是否有损坏，如被撕裂或其他缺陷，请立即停止使用。

6 电源接口：后端光电接收器 DC12V 电源接口。

7 自动调零按键：实现输出信号的自动调零。

8 调零指示灯：调零时该指示灯会亮，表示产品在调零。调零结束，滴滴两声后灯灭，表示调零成功；如果调零结束后，指示灯常亮，并伴有蜂鸣器长鸣一秒钟，表示调零失败。

9 电源指示灯：后端光电接收器电源指示灯。

10 输出信号：标准的 BNC 输出接口，用标配的 BNC 线连接到示波器。

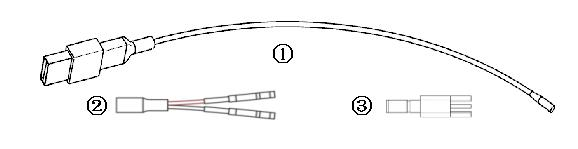

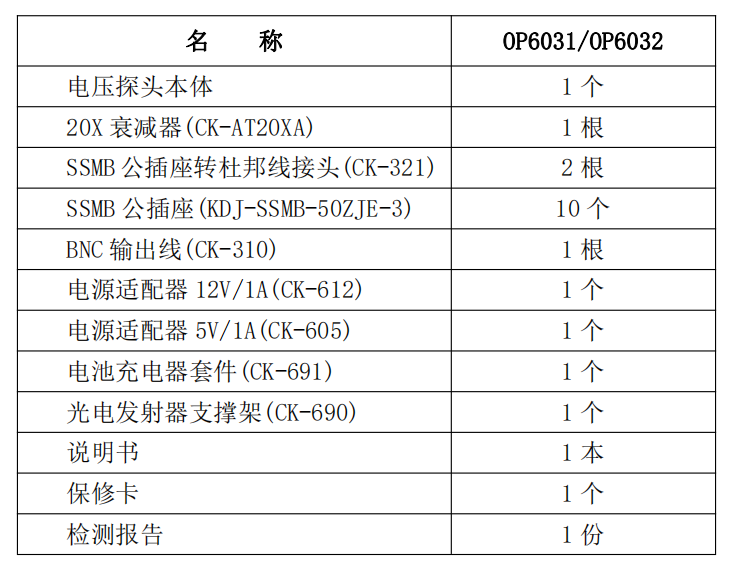

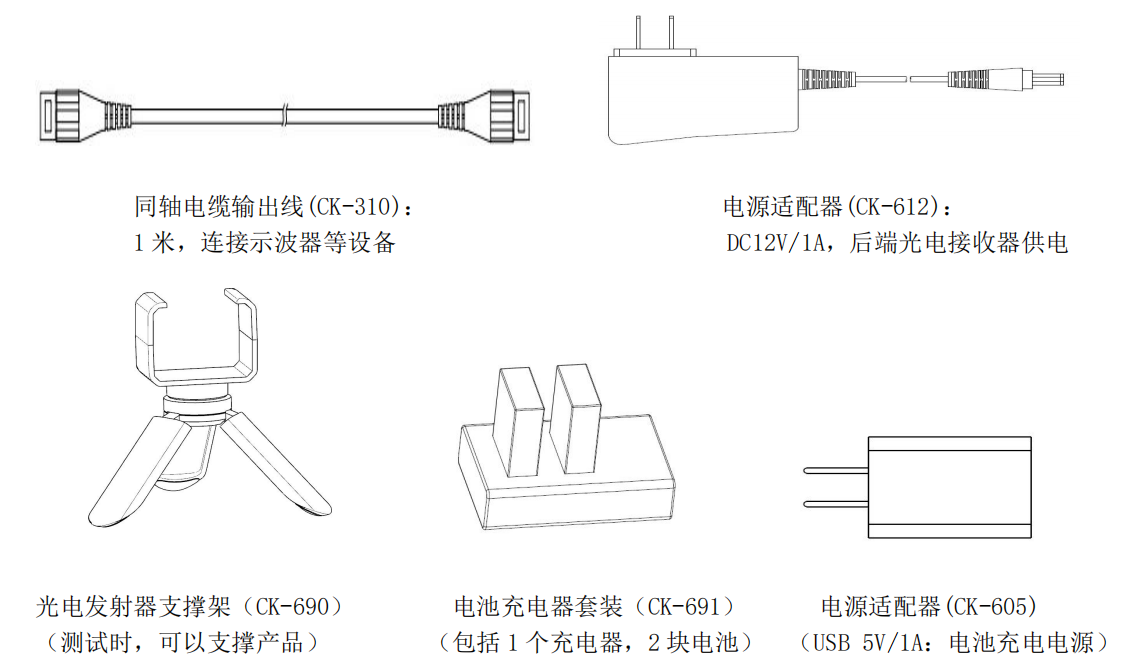

衰减器

1 衰减器：衰减器连接到探头端的是 USB 插头，另外一端连接到被测电路的是 SSMB 射频母插头。衰减器有 20X 和 2X，分别对应的测量范围是±30V 和 3V,产品标配 20X 衰减器。用户可以根据被测的信号大小选择合适的衰减器。用户需要自行设置示波器的衰减系数。

2 SSMB 公插座转杜邦线接头:在对共模抑制比要求不高的场合，可使用该转接头，方便测量。

3 SSMB 公插座:为获得较高的共模抑制比，用户可以把该插座直接焊接在被测设备的电路板上，也可以焊接在被测的元件上。SSMB 公插座焊接到元件的连接线越短，共模抑制比越高。

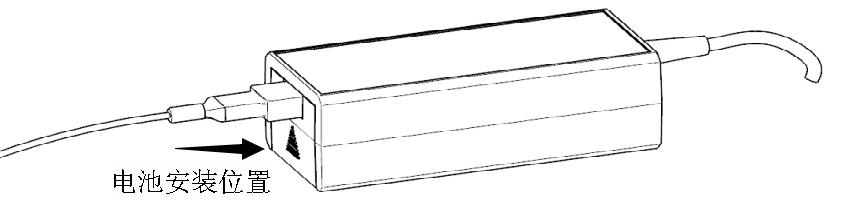

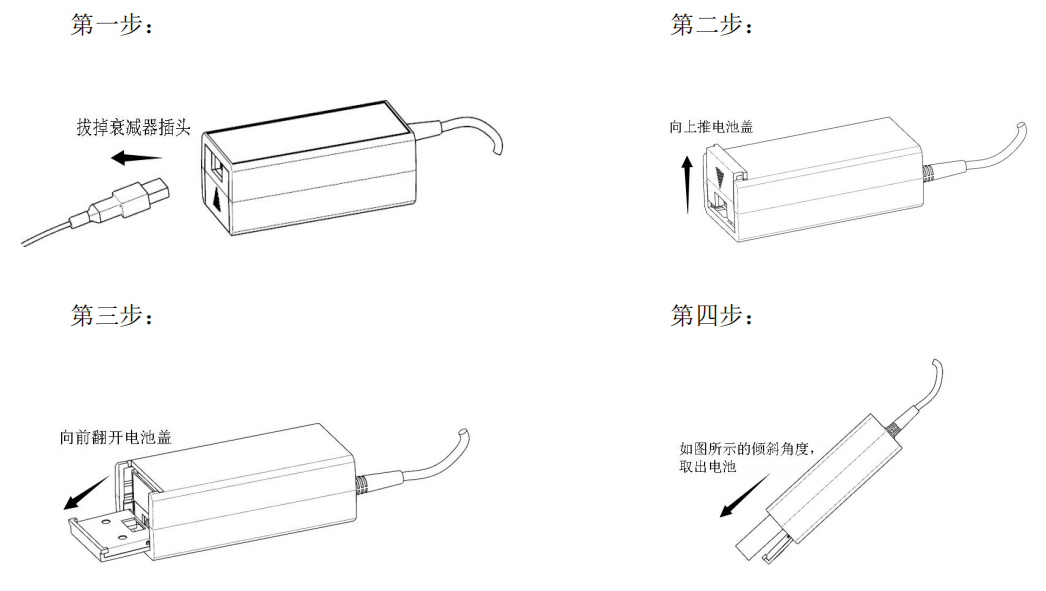

产品标配 7.4V/950mAh 两块锂电池，如上图所示：电池安装位置，本设计在插入衰减器后，衰减器起到限位作用，电池无法取出，如需取出电池充电，参考如下步骤：

充电电池可以更换，所以本产品几乎无间断地工作

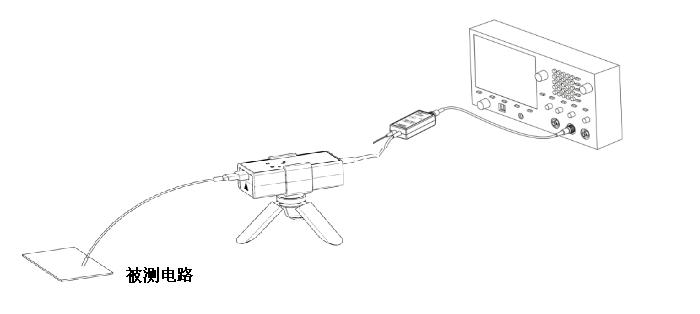

典型的连接示意图如下：

使用注意事项：

警告

保持探头的清洁干燥。

若需清洁，可用柔软干布擦拭，不可使用化学药剂清洁。

不使用探头时，请将其放入所配包装内，置于阴凉﹑洁净和干燥处。

运输探头时，务必放入本公司所配的包装内，可起防震作用

不可用力拽拉输入线和输出线，避免过度扭曲﹑折弯或打结。

保修

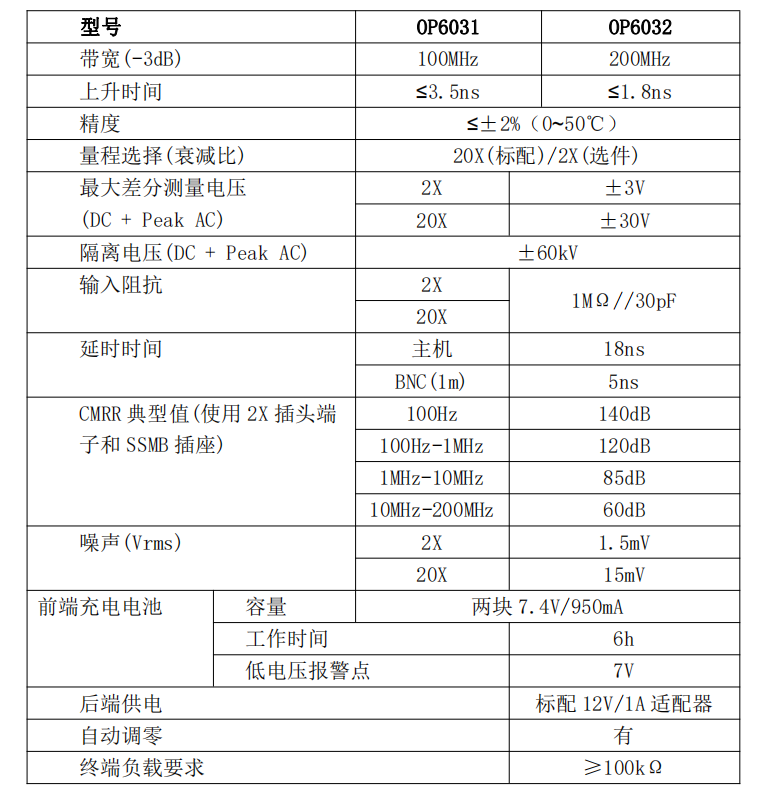

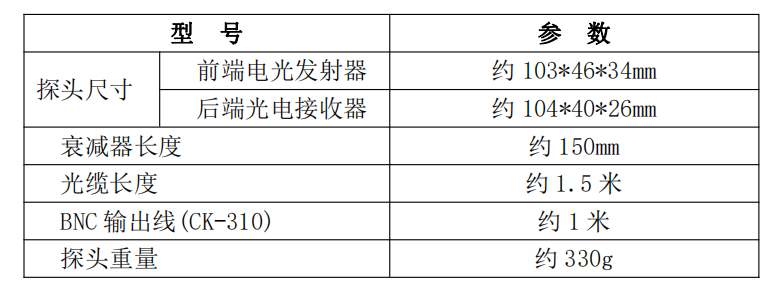

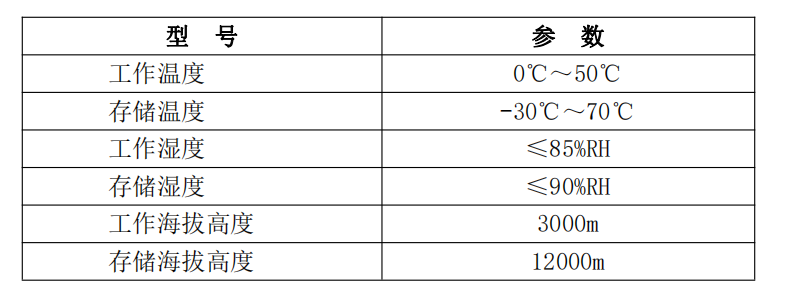

电气规格
