EM5040DT人工电源网络

名称：EM5040DT人工电源网络
型号：EM5040DT
品牌：知用电子
描述：EM5040DT 人工电源网络是一款（50uH+5Ω）||50Ω V 型三相 LISN。该产品能在 9kHz—30MHz 射频范围内为被测...

服务热线：0755-86185757

产品概述

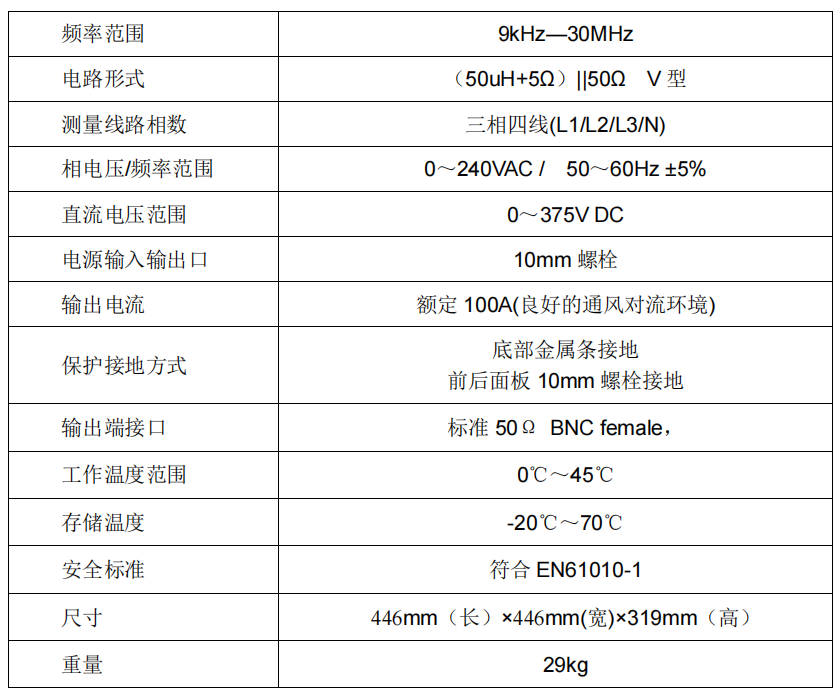

主要特点

选型指南

资料下载

概述

EM5040DT 人工电源网络是一款（50uH+5Ω）||50Ω V 型三相 LISN（Line Impedance Stable Network）。该产品能在 9kHz—30MHz 射频范围内为被测试设备端子和参考地之间提供稳定的阻抗，同时又将来自电网的无用信号与测量电路隔离开,仅将被测试设备的干扰电压耦合到测量接收机的输入端。该产品的性能符合 CISPR16-1-2:2006 标准要求，适用于三相设备传导骚扰电压测量。标准的 BNC 输出接口和 50 欧姆输出阻抗，可匹配任何厂家的接收机、频谱仪等测量设备。

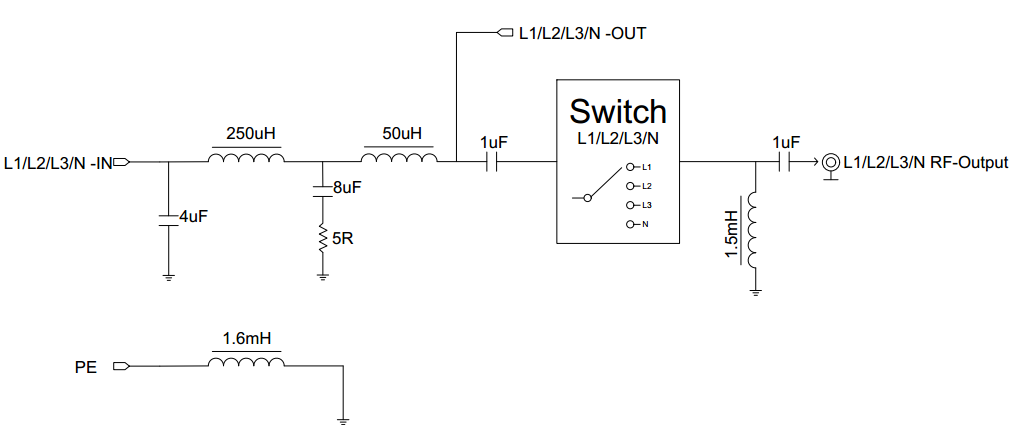

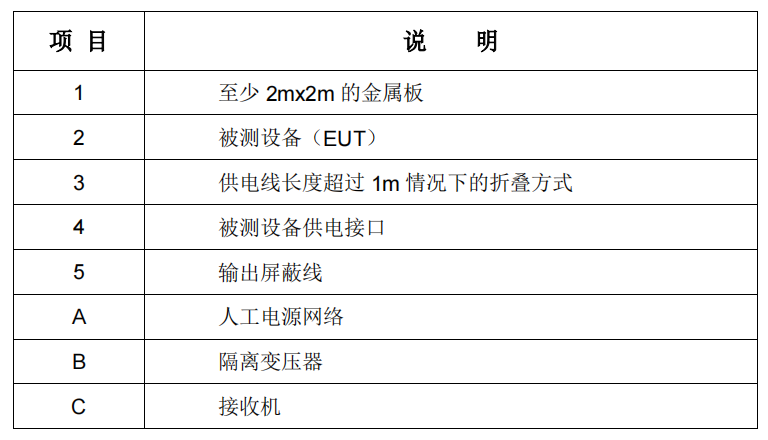

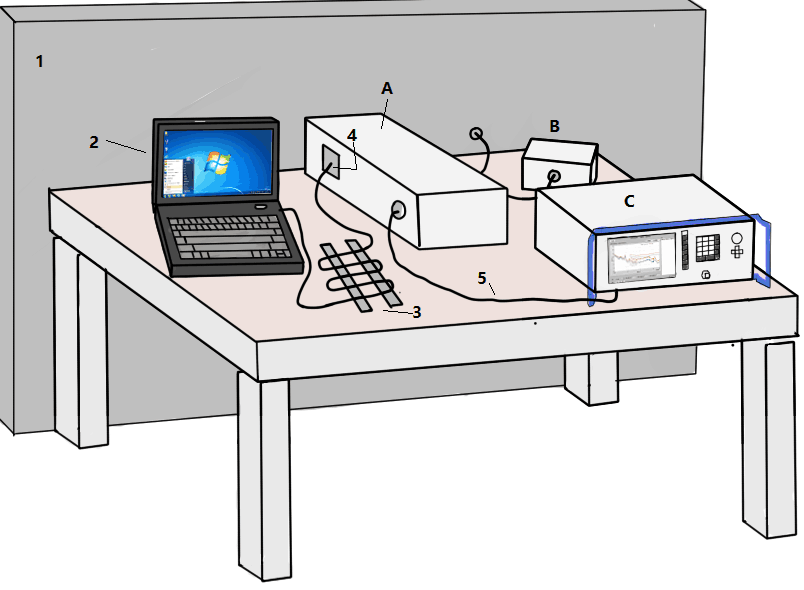

基本原理

EM5040DT 产品介绍

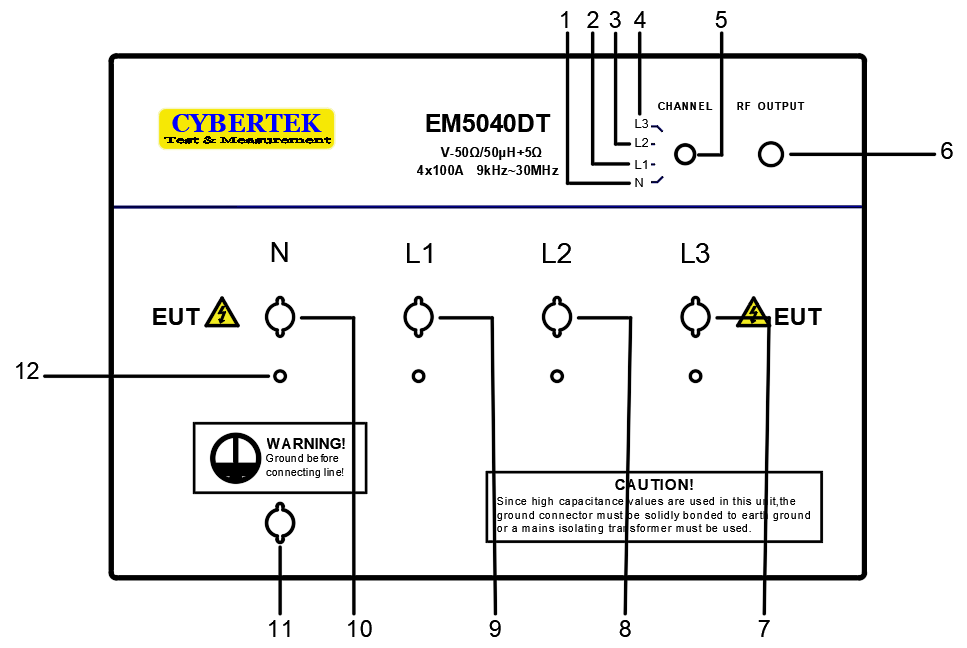

EM5040DT 前面板说明

1（N 相射频输出档）：表示当前 RF OUTPUT 输出为 N 相的骚扰信号。

2（L1 相射频输出档）：表示当前 RF OUTPUT 输出为 L1 相的骚扰信号。

3（L2 相射频输出档）：表示当前 RF OUTPUT 输出为 L2 相的骚扰信号。

4（L3 相射频输出档）：表示当前 RF OUTPUT 输出为 L3 相的骚扰信号。

5 (转换开关)：分别将 N、L1、L2、L3 输出信号切换到 RF OUTPUT 端口。

6（RF OUTPUT 射频输出接口）：标准的 BNC 射频母座。本机内部不带限幅器，为保护接收机建议客户使用时配限幅器 EM5010A。

7（被测设备（EUT））供电接口：L3 相被测设备电源接口，该螺栓尺寸为 10mm。

8（被测设备（EUT））供电接口：L2 相被测设备电源接口，该螺栓尺寸为 10mm。

9（被测设备（EUT））供电接口：L1 相被测设备电源接口，该螺栓尺寸为 10mm。

10（被测设备（EUT））供电接口：N 相被测设备电源接口，该螺栓尺寸为 10mm。

11（接地端子）：该螺栓尺寸为 10mm，供接地保地。

12（参考地（Reference Ground）接口）：4mm 插孔，用于本设备的计量校准。

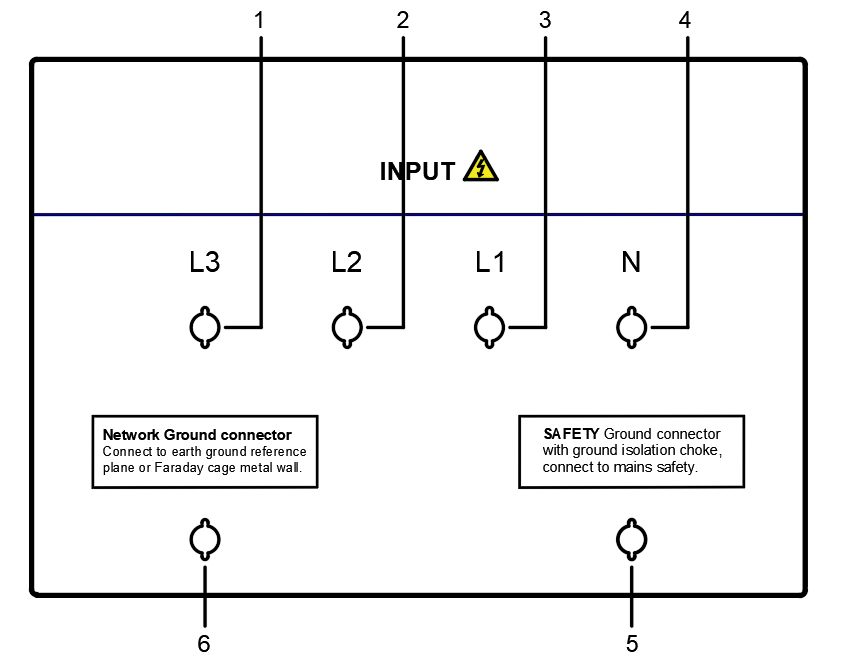

EM5040DT 后面板说明

1（电源输入端）：L3 相电源输入口，该螺栓尺寸为 10mm，电源供应输入口。

2（电源输入端）：L2 相电源输入口，该螺栓尺寸为 10mm，电源供应输入口。

3（电源输入端）：L1 相电源输入口，该螺栓尺寸为 10mm，电源供应输入口。

4（电源输入端）：N 相电源输入口，该螺栓尺寸为 10mm，电源供应输入口。

5（接地端）：该端子尺寸为 10mm 蝶形螺栓，提供接地保护。

6（PE 接地端）：该端子尺寸为 10mm 蝶形螺栓，该端子串有一电感接到外壳，使用该端子可以减少外部地线干扰窜入测量地。
