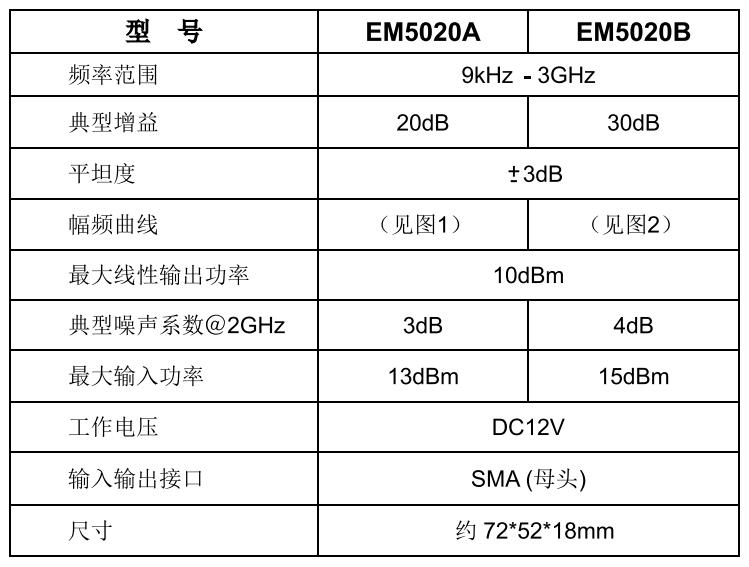

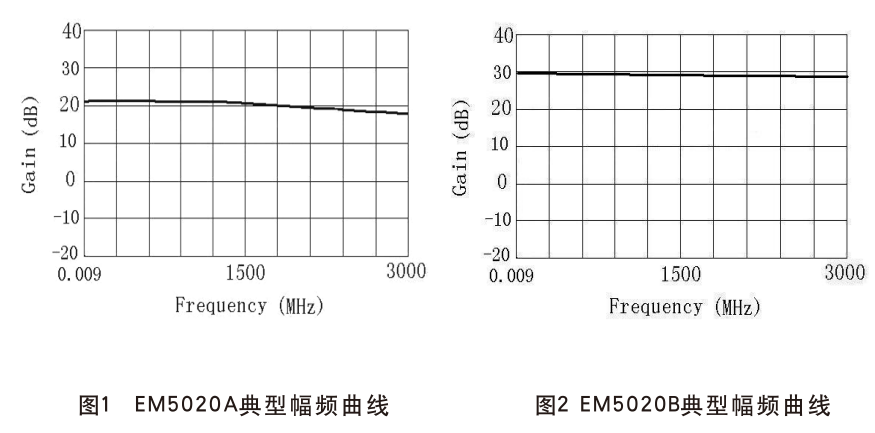

EM5020前置放大器配合本公司EM5030近场探头使用，主要对所要测试的微弱信号进行放大，频率范围9kHz-3GHz； EM5020A增益约为20dB, EM5020B增益约30dB,可以大大提高系统测试的灵敏度。标配USB适配器和USB升压电源转接线，可以直 接通过频谱分析仪或者接收机自带的USB接口供电，使用更加方便。配合本公司EM5030近场探头可以快速准确地确定电磁干扰源头，避免盲目更改EMI设计，能大幅提高产品开发效率，并降低开发成本。

应用

■ EMI干扰源定位测试系统

■小信号放大

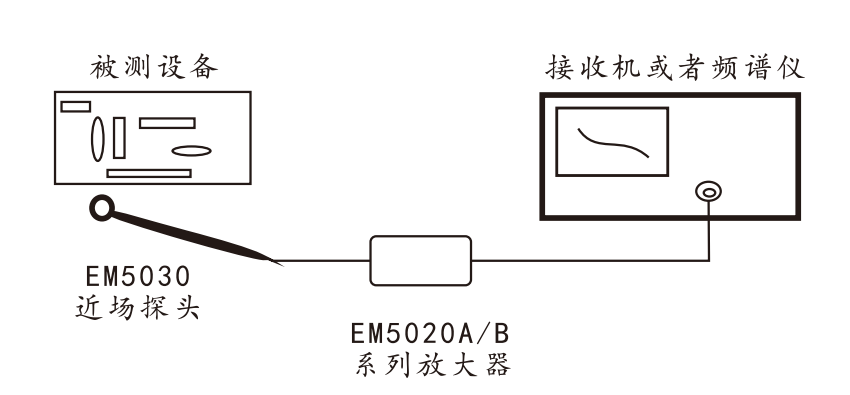

干扰源测试系统示意图:

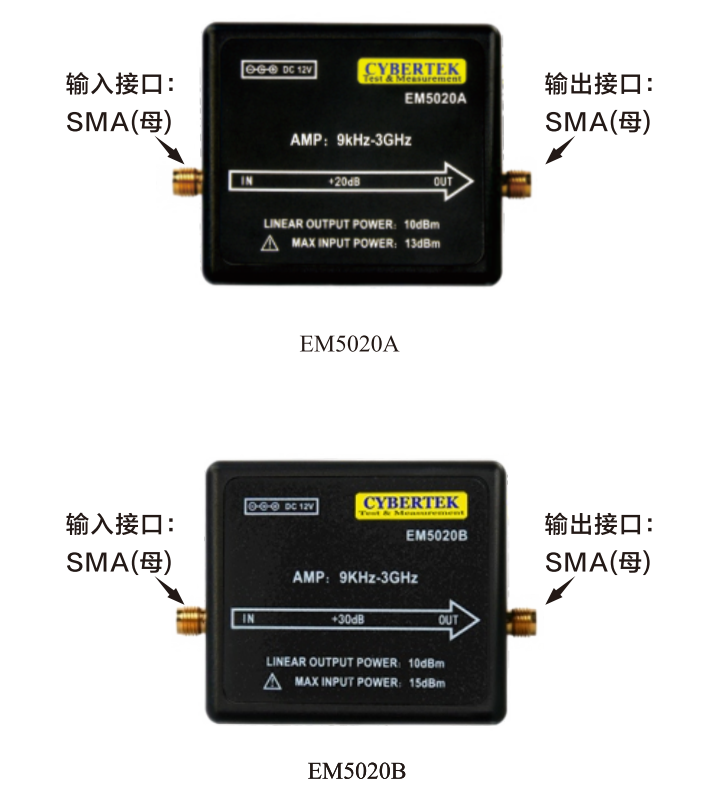

各部分名称

放大器本体

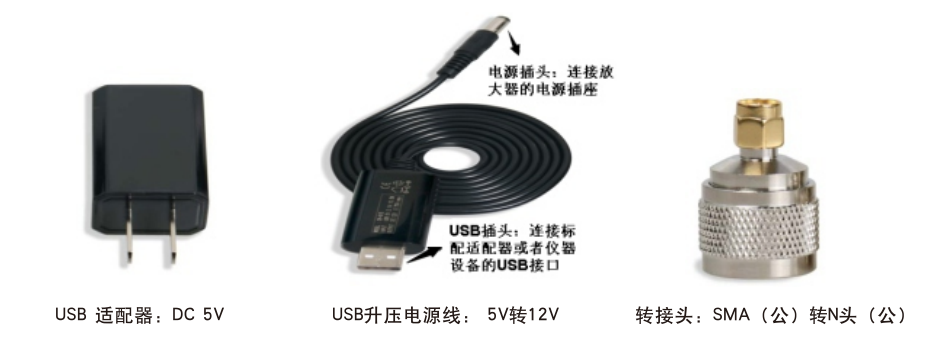

配件

使用步骤

1 ）将前置放大器输出端口连接到频谱仪或者接收机

2） 连接前置放大器电源

3） 连接输入信号（确保输入信号功率没超过放大器最大输入功率）

使用须知

1） 未知信号大小测量时，不能连接前置放大器！确认信号很微弱时，才能连接前置放大器。EM5020A最大输入功率13dBm; EM5030B最大输入功率15dBm;超过该值可能会引起放大器损坏。

2） 配合EM5030使用时，确保周围没有强磁场存在后，才能连接前置放大器。

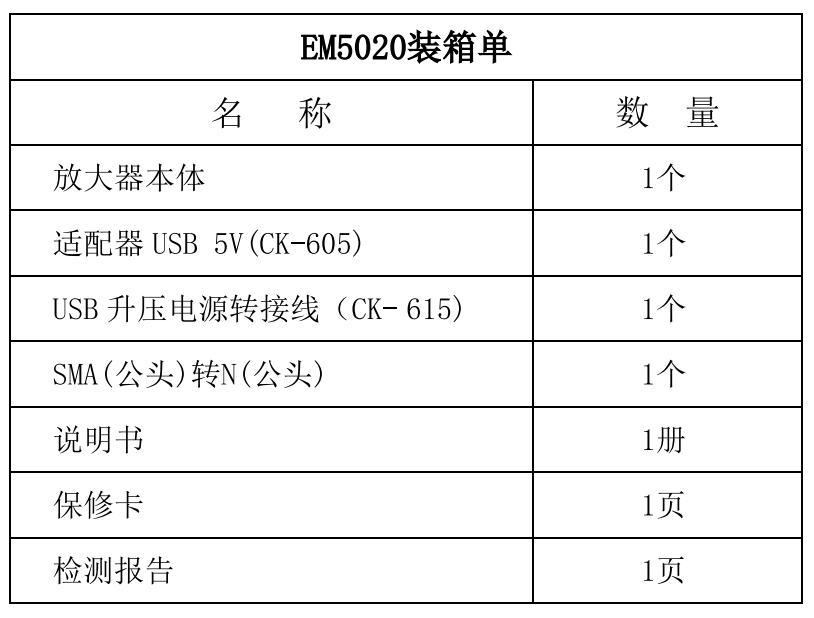

装箱单

放大器EM5020系列说明书
