EM5018 功率吸收钳主要用于测量被测设备电源线上的功率骚扰信号，频率范围从0MHz~1000MHz，产品符合 CISPR 16-1-3 的规定，工作电流高达 25A，孔径达到 20mm，广泛应用于根据 CISPR 13/EN 55013、CISPR 14-1/EN 55014-1 等测试标准电缆线上骚扰功率的测量。

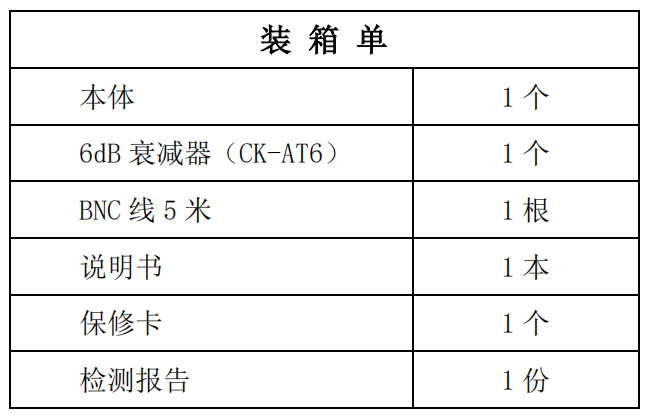

产品及附件说明

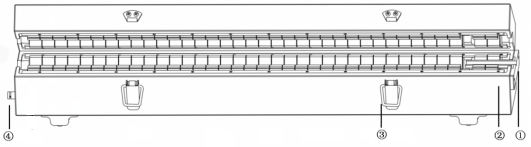

① 垫片夹具:在被测导线很细的情况下(直径不超过 6mm)可以提高测量精度，直径超过6mm，可以取下该垫片夹具。

② EUT 端口：该端口用于接入被测设备电缆线。

③ 弹簧锁扣: 测量时锁紧卡扣。

④ RF 输出端口：骚扰信号输出端口，连接接收机等测量设备。

功率骚扰测量典型应用配置图

测量过程注意事项：

请锁紧功率吸收钳。

功率吸收钳不能接反，EUT 标识部分靠近被测设备。

在导轨上移动功率吸收钳，找到所有频点的最大值。

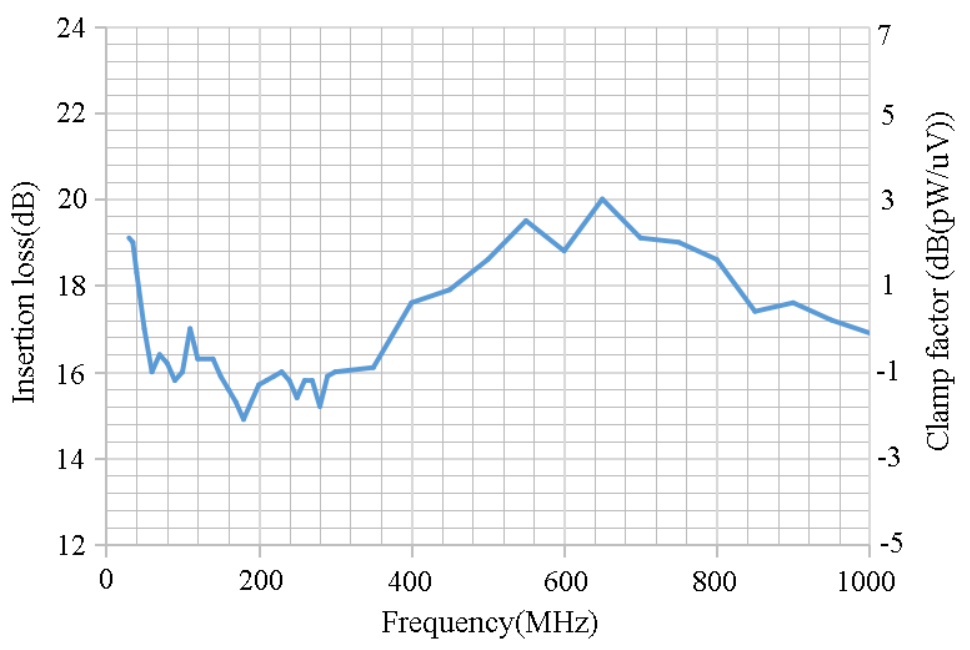

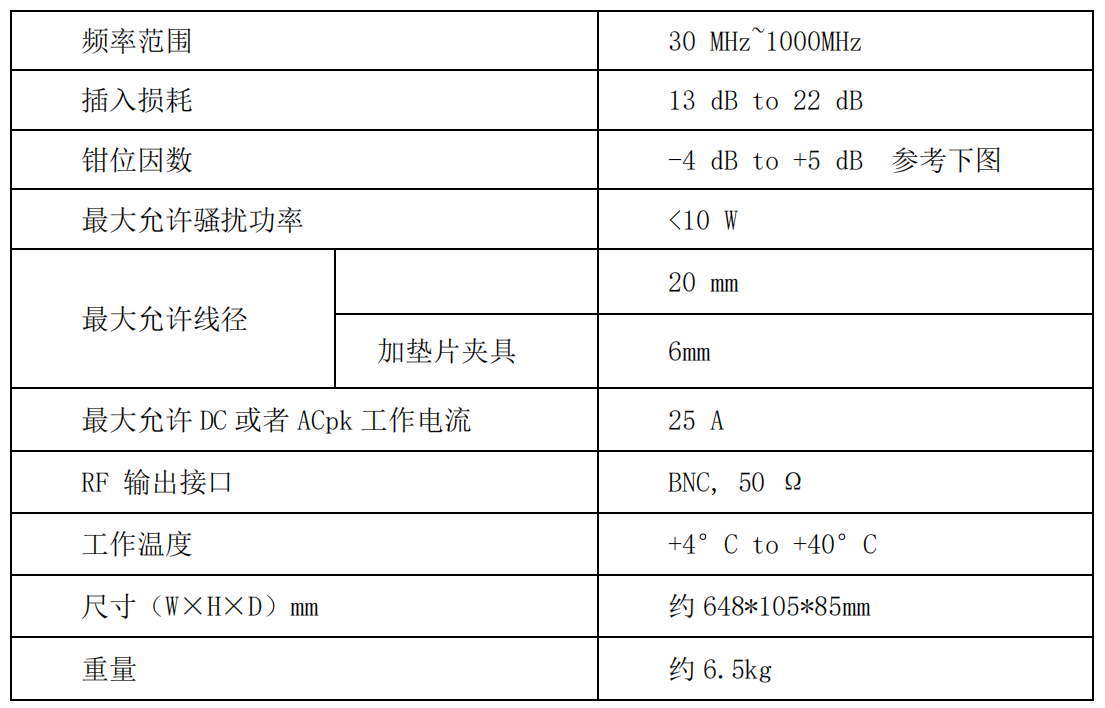

电气规格
