灯具在空间各个方向上的发光强度通常都不一样，我们可以使用分布式光度计把灯具发光强度在空间分布的数据记录下来，再将数据导入到坐标系，就可以得到光强分布曲线，也就是我们通常所说的配光曲线。

      为了便于对各种照明灯具的光分布特性进行比较，统一规定以光通量为1000流明（lm）的假想光源来提供光强分布数据。因此，实际光强应是测光资料提供的光强值乘以光源实际光通量与1000之比。图1为常见测光平面的配光曲线。

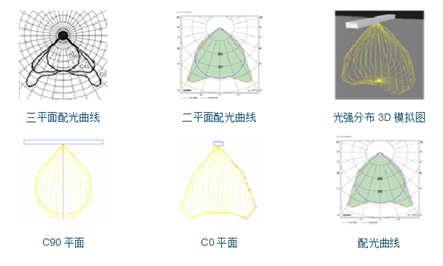

图1  常见测光平面的配光曲线

       配光曲线的定义：配光曲线其实就是表示一个灯具或光源发射出的光在空间中的分布情况。它可以记录灯具在各个方向上的光强以及灯具的光通量、光源数量、功率、功率因数、尺寸、效率、制造商、型号等参数信息。

       配光曲线按对称性质通常分为：轴向对称、对称和非对称。

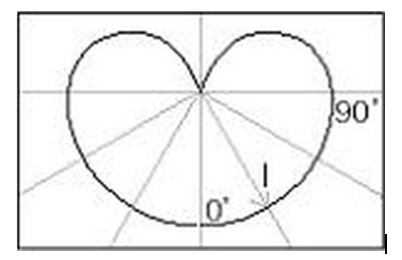

       轴向对称：又被称为旋转对称，指各个方向上的配光曲线都是基本对称的，一般的筒灯、工矿灯都是这样的配光，通过灯具轴线取任一平面，以该平面内的光强分布曲线来表明照明灯具在整个空间的分布。

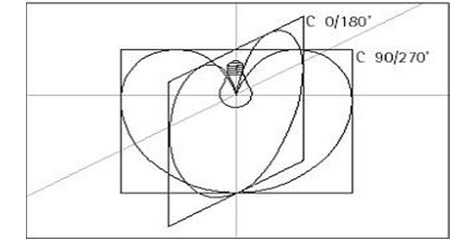

       对称：当灯具C0°和C180°剖面与C90°和C270°剖面配光对称时，此配光曲线称为对称配光。
       非对称：就是指C0°- 180°和C90°- 270°任意一个剖面配光不对称的情况，至少要用C0°、C90°两个平面的光强分布说明非对称灯具的空间配光。
       介绍完定义和分类，下面我们来看点实在的东西——支架的配光曲线如图2。

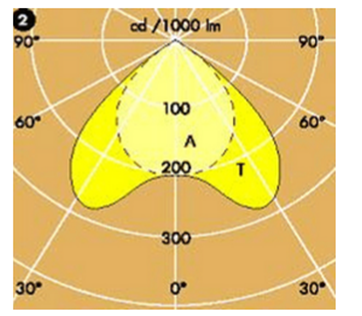

图2  配光曲线图（T = C0°-180°      A = C90°-270°）

      这是我们最为常见的极坐标配光曲线图。注意注释：T = C0°-180° A = C90°-270°；C表示水平面的角度（立体角是由水平和垂直2个角度组成），0°-180°组成了一个剖面。T表示光在C0°-180°剖面上（垂直于灯管方向）的分布情况。同理A表示光在C90°-270°剖面上的分布情况。

      继续看看这每条曲线是如何来的。如图3，极坐标图的原点（同心圆圆心处）为灯具发光面的中心；每个同心圆表示一个光强值，越靠外圈光强越大；图中的各个角度值就是该剖面上的垂直角度；向下方向被定义为0°，这样做是为了方便在不同灯具间进行配光比较。

图3

      下图4其实就是等照度曲线图，就是用曲线把照度相同的点连接起来，相信这个图很容易理解，注意这里同样是千流明的等照度曲线图。

图4  等照度曲线图
