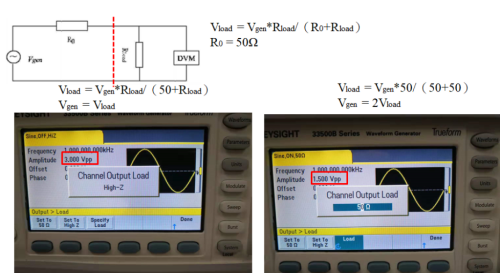

如下图所显示虚线左侧为信号发生器内部等效电路，为一个电压源及一个一般为50Ω的内阻构成，虚线右侧为输出端，接了一个输出负载；函数发生器产生的电动势并不是完全加在输出负载上，而是等效为一个分压电路，公式如下图详细说明介绍。

Vgen为函数发生器事实上输出电动势，Vload为负载分到的电压，R0为函数发生器内阻，Rload为输出负载。

而设定为50Ω时，函数发生器事实上输出值是屏幕显示的Amplitude的2倍，如下图。

输出阻抗设定为50Ω时，我们想要输出振幅为1.5V的波形，事实上输出测出的振幅为3V左右，这是为什么呢？

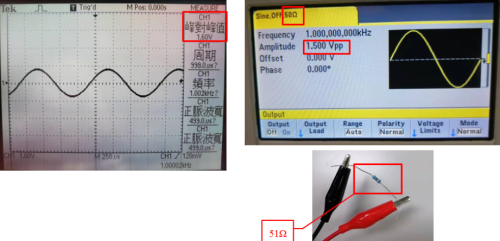

这是因为输出阻抗设定为50Ω时，函数发生器认为输出端接了一个50Ω左右的输出负载，构成了分压电路，为了使输出能达到1.5V，函数发生器事实上输出电动势得达到3V后，接入的一个50Ω的输出负载才能分得1.5V左右的电压。为此我们在输出端接入51Ω左右的负载，输出波形振幅就和设定的Amplitude一致了，如下图。

因此，一般情况下，应把输出阻抗outputload设定为High-Z模式，防止输出电压过高损坏被测物。
