Chroma 63101A直流电子负载

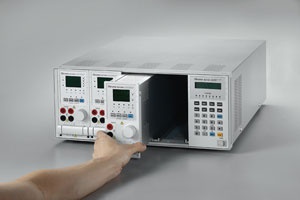

      Chroma 63101A可程控直流电子负载主要应用于多路或单路输出的AC/DC电源、多路或单路的DC/DC输出变换器、充电器及电源类电子组件性能测试，对工程师在设计研发、生产线测试及品保的产品检测作业上提供快速有效的测试方案。Chroma 63101A采模块化设计，使用者可将选购之不同负载功率的模块放进系统主机框，透过前控制板的键盘、RS-232、USB与GPIB标准接口来控制。

      Chroma 63101A电子负载功率是200W；电流可从0.5mA到 40A；电压量测可从0.5mV到80V。每个模块采隔离与地浮接方式，避免造成短路回路，每一负载模块均具有两段式电流和电压量测文件，主 /从接口的设计可同步执行多组电子负载模块拉载的应用，此负载可在定电流、定电压、定功率与定电阻工作模式下操作。

      Chroma 63101A可仿真各种动态负载状态，使用者透过编辑负载电压、负载电流、负载的上升/下降率、电流准位、持续时间等参数来编辑负载波形，测试参数及状态的储存功能多达100组，系统可根据自动测试需求，从仪器内的储存单元EEPROM中呼叫出来使用。

      Chroma 63101A中每一负载模块皆采多段式16-bit高精密电压电流量测线路，使用者可透过前控制板简易操作的键盘测量及调整在线电压或仿真短路测试。此外，63101A也专为自动化生产线设计可选购配件的遥控器。

      Chroma 63101A具有自我诊断系统设计，可自行维护仪器的日常使用，63101A还具有OPP、OCP、OVP、OTP及正负极反向保护功能，可大幅提高产品可靠性，是工程测试及自动测试系统整合得以信赖的产品。

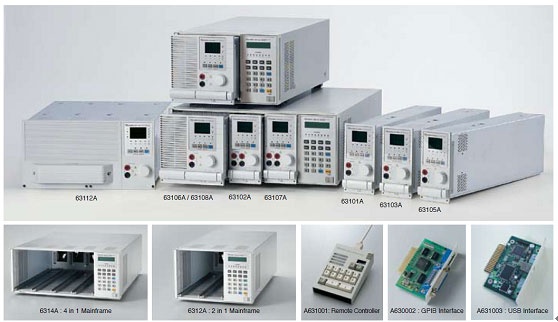

6310A系列机种

 Chroma 63101A直流电子负载



主要特点：

* 功率: 200W

* 电压操作范围 : 0 ~ 80V

* 与6310具备高度兼容性

* 同一机框可达4通道，适合多输出切换式电源供应器测试

* 高达1200W的负载模块可满足大电流、大功率应用需求

* 可同步执行多组电子负载模块的应用

* 定电流、定电阻、定电压及定功率操作模式

* 动态负载操作频率可达20kHz

* 高速负载电流变化率，负载上升/下降变化率为0.32mA/μs ~ 10A/μs

* 低输入阻抗，低电压时亦具有大电流拉载能力

* 可仿真电源负载瞬时反应并实时量测输出

* 使用者可透过前面板编辑100组测试参数及状态储存

* 可根据测试参数之设定规格高/低限制，自动判定测试结果是否有超出设定规格

* 数字I/O控制

* 多段式16-bit高精密电压、电流量测线路

* 过电流(OCP)测试功能

* 遥控测试功能

* 短路测试

* 开机自我检测功能

* 保护功能：过电压、过电流、过功率、过温度与正负极反向保护

* RS-232、USB(选购)、GPIB(选购)控制接口

Chroma 63101A直流电子负载
