Chroma 63000系列直流电子负载
  • 名称:Chroma 63000系列直流电子负载
  • 型号:63000系列
  • 品牌:Chroma
  • 描述:Chroma 63000系列直流电子负载,具有两款产品:63003-150-40和63004-150-60。主要是开关电源供应器、A/D电源...
服务热线:0755-86185757
产品概述
主要特点
选型指南
资料下载

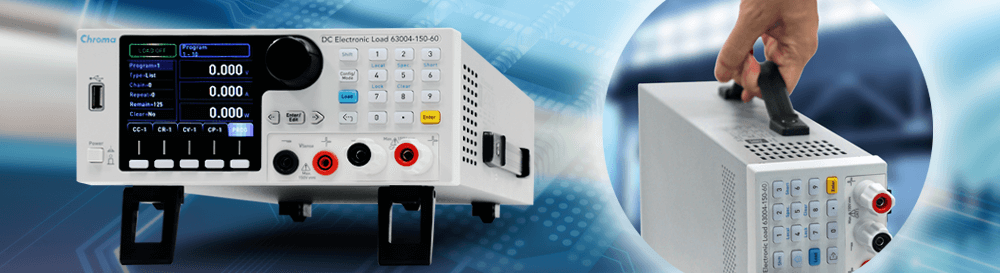

 可编程直流电子负载
 Programmable DC Electronic Load


63000系列直流电子负载,主要是切换式电源供应器、A/D电源供应器、功率电子组件、适配器、3C用电池、充电器及一些电力电子组件等产品测试使用。最大350W的额定功率,适合各种小功率电源产品的测试。


63000系列的操作电压为150V,功率范围为250W与350W、单一台的最大电流可达60A。桌上型的电子负载体积小、重量轻、方便移动,适合研发与验证单位使用。


全系列的型号,皆搭配独特的使用者自定义波形(UDW),可模拟真实的电流波形以满足电源测试的需求。再者,亦提供了100组的储存功能,并可随时呼叫使用者所储存的设定值。在自动化的测试上,此储存、呼叫的功能可缩短测试时间。在量测方面,63000系列亦提供高精准的量测功能,实时且精准的电压、电流量测,每个型号都具备三个档位;此外,短路测试是电源测试的必要测试项目之一,63000系列提供的短路仿真功能,能有效解决电源测试及自动化测试的应用需求。


透过前面板的LCD显示器及旋钮,即可在63000系列电子负载上做简易的操作与设定,更能透过Ethernet、USB和GPIB等接口进行远程有线或无线的控制。


内建的PWM风扇转速控制可减少风扇所造成的噪音。63000系列还具有过电流、过功率、过温度的保护功能及过电压与正负极反向的告警机制,可大幅提高产品可靠性,是工程测试及自动测试系统整合得以信赖的产品。


 基本负载应用

定电流模式
定电阻模式
定电压模式
定功率模式

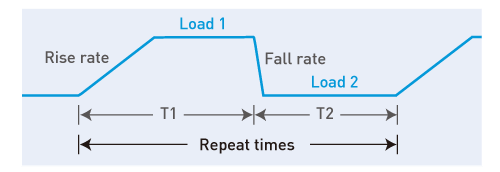

 动态负载

  • 动态负载可编程的参数:电流高/低准位、T1/T2、爬升率/下降率与执行次数
  • 执行次数的设定范围为1 ~ 65,535
  • 150V机种的电流爬升最小反应时间为20μs
  • 适合应用于测试D/D转换器测试
  • 单一脉冲电流负载设定执行次数为一次时,可进行单一脉冲电流拉载,适合测试电池的瞬间大电流耐受程度。

动态变化达25kHz

One Shot 脉冲电流

 定极性模式 (CZ Mode)

避免切换式电源供应器送电时瞬间对主机主板的电容充电,而产生涌浪电流导致触发电源供应器的过电流保护机制而无法顺利启动,因此电源供应器需进行容性负载测试,为 此63000系列提供定阻抗负载模式。定阻抗模式为模拟实际的感抗,电感,容抗与负载来进行拉载拉载电流更趋近真实情况


 高精准指标测三档位

  • 高、中、低三个负载操作文件位与量测档位
  • 电压、电流、功率的量测规格分别为
    • 电压0.02%+0.02%F.S.
    • 电流0.05%+0.05%F.S.
    • 功率0.1%+0.1%F.S.

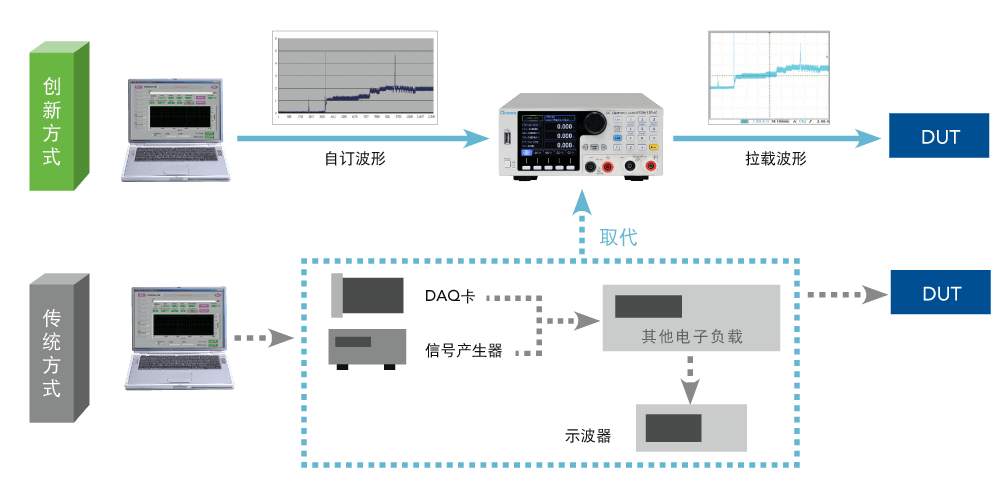

 使用者自订波形功能(UDW)

传统拉载任意电流波形的方式需要通过DAQ卡或任意波形产生器将电流波形送给电子负载进行拉载;创新的用户自订波形方式是将电流波形存储内部建的快闪记忆体(Flash),可储存10组电流波形,最高可达150万个波形点数,拉载实际电流的同时,亦提供拉载过程中所发生的最大电压电压的正负值,大大节省了使用示波器确认电压峰值的 时间。


 电池放电测试

  • 三种放电模式 : 定电流、定电阻与定功率模式
  • 设定截止电压与停止时间(1秒~100,000秒),让电子负载能正确的停止拉载,确保电池不因过度放电而损坏
  • 测量电池的放电电量(WH、AH)与总放电时间
  • 亦可应用于超电容的放电时间测试和其他相同应用等


▲ 计算电池放电电量 (WH & AH)


 最低负载时序功能

模拟各种不同的真实拉载状况,最小时序时间为100μs。以下为一般常见的编程时序应用。
  1. 电池放电及其他应用(笔记本电脑、电动汽车和电动机车),模拟各种不同的动态拉载电流波形。
  2. 切换式电源供应器混合负载调变。


▲ 100组时序

 自订快捷键设计

  • 五组自行定义的常用快捷键
  • 快速进入所需要的操作模式

 过电流与过功率测试

  • 设定步阶电流进行电源的过电流保护测试
  • 设定步阶功率进行电源的过功率保护测试
  • 自动判定此测试结果为Pass或Fail
  • 记录测试过程的最大功率值(Pmax)
  • 不需示波器,即可验证过电流与过功率机制正确性
  • 大幅缩短测试时间

 图形化操作软体

友善式的图形化操作软件接口,含括所有操作功能,让用户易上手、易操作。63000系列的标准USB通讯接口可另外二选一加购GPIB或Ethernet卡,多种的通讯接口,让用户有更弹性的选择。
