为什么一上电就炸，示波器不安全操作知多少？

发布时间： 2023-08-25 　浏览次数: 　作者：迈昂科技

一、前言

示波器是电子工程师离不开的必备调试设备，今天和大家分享示波器的正确使用方法。

如何正确使用仪器仪表是每一位工程师必要的要求，特别是示波器，很多人都不注意隔离等限制，以至于发生炸探头等事件，那么在使用示波器时有哪些不安全操作呢？

二、不安全操作之浮地测量

有些工程师会有这样的一个习惯：当要测量高压信号时，习惯性的把电源插头的保护地断开，使用普通无源探头直接进行高压的浮地测量。实际上这么做还是有危害的。

常见现象举例：触摸示波器外壳感觉到触电

检查：1.示波器电源地是否人为断开或接触不良；2.换个插排；3.所在的大楼地未接好。

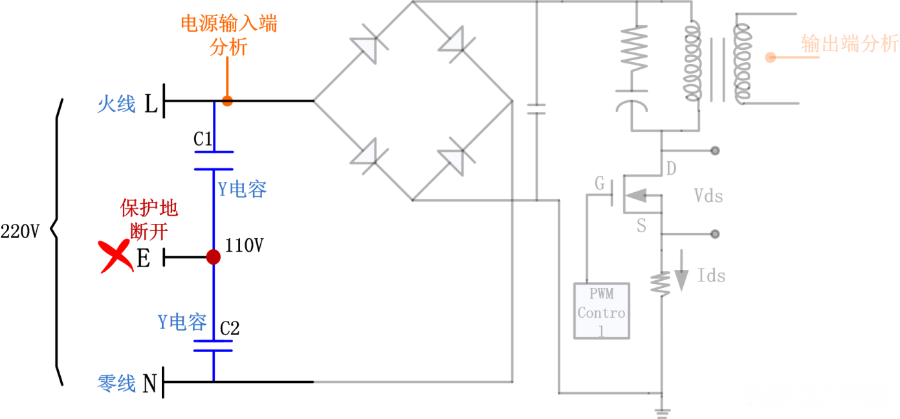

原因：Y电容是跨接在电源的火线和地线，零线和地线的电容，如图1所示，主要起到滤波保护的作用，并抑制共模干扰，其属于安规电容，电容器失效后不会导致电击，不会危及人身安全。

当电源插头的保护地断开时，220V电压经Y电容分压，中间110V电压直接加在示波器金属外壳上，当人触碰到带电区域时则会发生被针扎一样的触电现象，虽不会危及人身安全，但是也属于危险操作。

图1 电源电路原理图

三、不安全操作之拿起探头就接线测量

常见现象举例：跳闸/被测电路板被烧穿/示波器或探头被烧毁

检查：1.被测信号的地与示波器校准信号的地是否共地；2.测量市电时是否直接用单一无源探头进行测量。

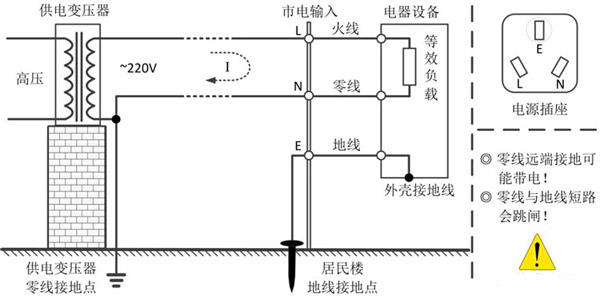

分析原因之前先了解什么是市电，以及供电线路的组成。我国市电（居民用电）规格为交流220V@50Hz，供电线路即电源三插头中的电线由火线、零线和地线组成，具体如图2所示。

l火线（L）：也称相线，由发电站或变电站提供，电压220V，人体接触会有危险；

l零线（N）：为火线提供回路，在发电站或变电站端接地；由于是远端接地，因此在居民楼用户端电位不一定为零，可能带弱电，但相对安全；

地线（E）：零电势参考点，在居民楼用户端接大地，零电压，绝对安全。

图2 三线的关系

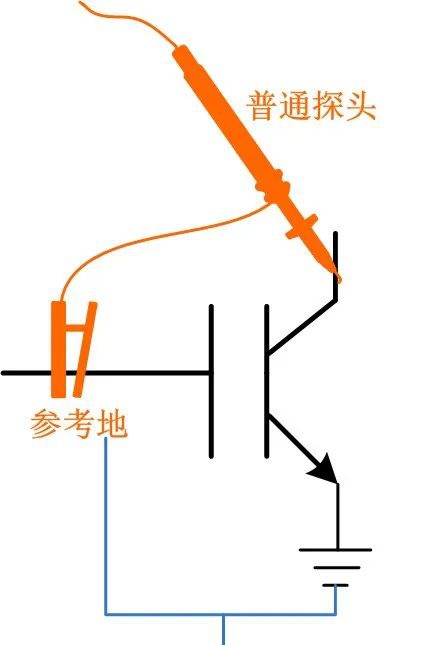

原因：电源系统测试中经常要求测量三相供电中的火线与火线，或者火线与零（中）线的相对电压差，而普通数字示波器所有通道共地，相互间不隔离。所有施加到示波器上以及由示波器提供的信号都具有一个公共的连接点，该连接点通常是示波器机壳通过使用交流电源设备电源线中的第三根导线地线，将探头地线连到一个测试点上。如果这时使用单端探头测量，那么单端探头的地线与供电线直接相连，后果将会是短路。

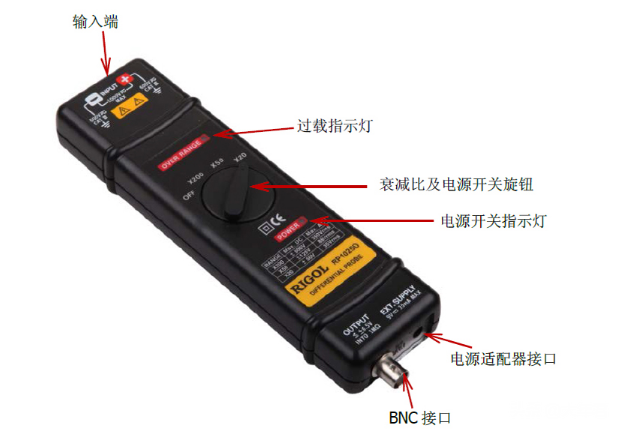

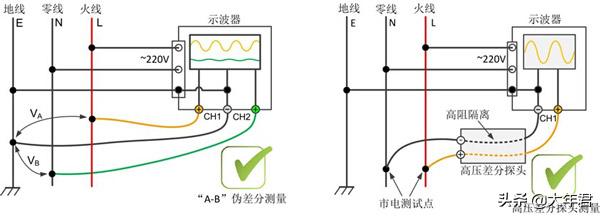

四、规范操作

1.接线测量前对“地”自检

接线前我们如何判断探头上的地能否直接接被测板子的地呢？很简单，三个步骤实现自检：

准备工具：被测板子、万用表、示波器

（1）准备：万用表开启，选择交流最大档；

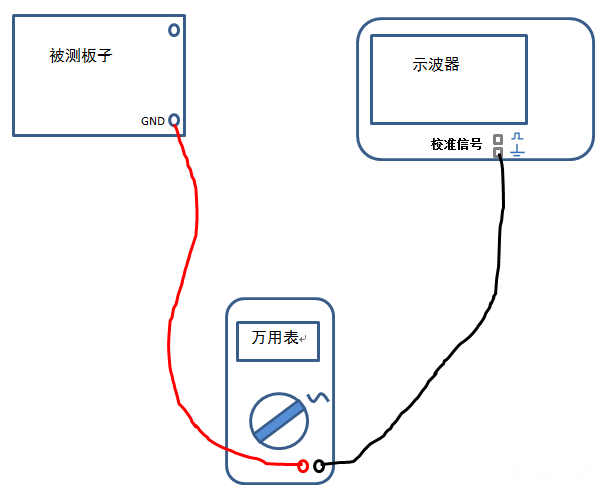

（2）接线：示波器和被测板子分别接好电源，暂不通电；万用表的表笔一端接示波器校准信号的地，另一端接被测板子的地。简易接线图如图3所示；

（3）测量：各自通电，测量交流值。

此时若测量数值不为0，则说明被测板子与示波器的地之间有压差，示意图如图4所示。则不能直接用单一无源探头地夹连接被测板子上的地。
