全新1U直流电源供应器达1200V-适用于车用组件测试

发布时间: 2024-06-07   浏览次数:   作者:迈昂科技

近年来,消费者对于新能源车性能要求越来越高的趋势下,车用电子组件厂商无不为此推出更高操作电压的主被动组件,其中也包含碳化硅(SiC)、氮化镓(GaN)第三代半导体材料组件的导入。随着元器件操作额定的提升,生产厂商于测试验证上也更为严谨,主要依据车用电子协会AEC (Automotive Electronics Council)所订定的测试规范为架构,透过长达1000小时、高低环温与不同应力(电压、电流、负载)的条件方式进行长时间的测试。


致茂电子针对此需求,推出全新高功率密度的62000E系列直流电源供应器,实现1U机框内即可输出高达5kW、1200V高压之直流电源,并具备高精准度、低输出噪声以及长时间稳定输出等特性,适用于高压主被动电子组件崩应老化测试。


工程人员能透过内建定电压(CV)或定电流(CC)优先模式,依待测物之特性选择合适的操作模式,例如:电池BMS板、车用二极管、功率组件、MLCC或高亮度LED等,因组件本身于转态时的电压/电流特性为非线性,透过本机定电流优先模式,即可避免瞬间的电流尖峰甚至于损伤待测组件。

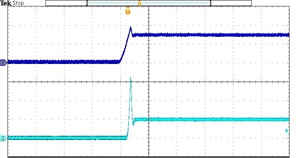

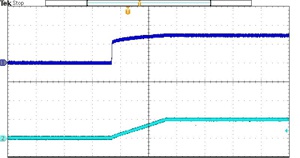

▲ 定电压优先模式,二极管负载之输出电压/电流波形   ▲ 定电流优先模式,二极管负载之输出电压/电流波形



62000E系列机型提供可远程、多通道实时监控的用户图形化操作软件Softpanel,工程人员可轻易地进行自动程序步阶控制(100个步阶停留时间,范围为10ms-65535s),以控制设备的输出电压、电流与自动化测试应用的I/O讯号输出,并可进行长时间之量测与纪录数据,特别适用于车用组件长时间、周期性的寿命测试,且有助于产品的质量控管与分析。

▲ Softpanel实时多组监控画面
