基于MSP430的FM音频频谱分析仪的设计方案说明

发布时间: 2021-08-27   浏览次数:   作者:迈昂科技

1.内容提要

在具体的广播电视发射工作中,新的发射机的进场测试,发射机的日常指标测试等都涉及了音频的测试。这篇文章设计方案的音频频谱分析仪就是从信号源的角度出发,测量音频信号的频谱,进而确定各频率成分的大小,为调频广播的各项音频指标的提供参考。


在这篇文章中主要提出了以MSP43处理器为核心的音频频谱分析仪的设计方案。以数字信号处理的相关理论知识为指导,充分利用MSP430处理器的优势来进行音频频谱的设计方案与改进,并最终达到了在TFT液晶HD66772上面显示。


2.频谱分析仪设计原理
主要是因为在数字系统中处理的数据都是经由采样得到,所以得到的数据必然是离散的。针对离散的数据,适用离散傅立叶变换来进行处理。

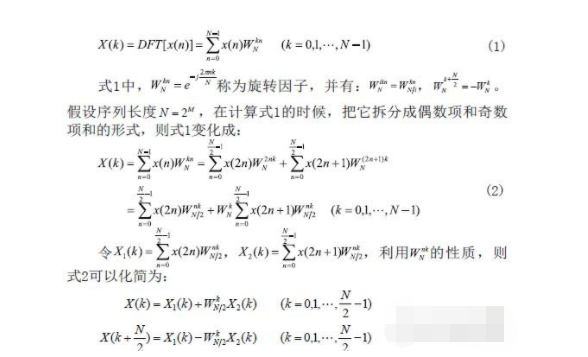

快速傅里叶变换,是离散傅里叶变换的快速算法,也可用于计算离散傅里叶变换的逆变换,目前已被数字式频谱仪广泛采用。针对长度为N的复数序列011,,,N?xxLx,离散傅里叶变换公式为:


因此一个序列的运算被分解成两个运算的和的形式,()1Xk和()2Xk可以继续向下分解,最终分解为两点的FFT运算。假如想要FFT运算后的输出为自然顺序排列,则输入序列需要按位倒序来排列。

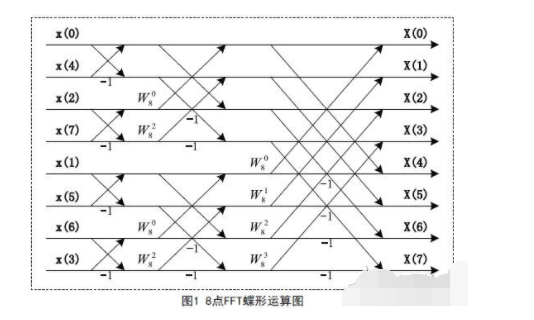

图1为8点FFT的运算图。


经过FFT运算后,可以将一个时域信号变换到频域。有一些信号在时域上是很难看出什么特征的,但是假如变换到频域之后,就很容易看出特征了,这就是频谱仪的一般原理。
3.频谱分析仪的设计方案及达到

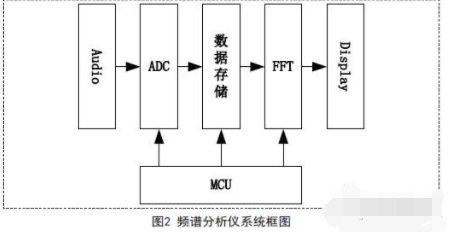

这篇文章介绍了一种基于FFT的的数字音频频谱分析仪的设计方案,通过ADC采样输入的音频信号,ADC采样完成以后,将数据进行倒序排列并进行FFT运算,最终结果通过TFT液晶显示出来。系统的框图如图2所示。


3.1音频频谱分析仪硬件达到

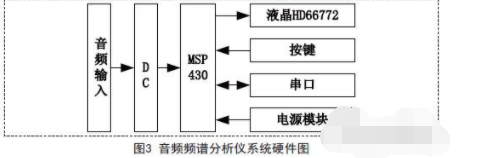

为了达到系统功能,采用16bit处理器MSP430来高效处理输入的数据流。MSP430自带ADC12模块,ADC12的采样数据经过运算,通过65K色的液晶显示频谱图。本系统硬件系统图如图3所示。


电源模块为整个系统提供供电。系统还能响应用户按键事件,并进行相应的处理。串口模块为系统的扩展预留。
